Основные параметры червячной передачи. Основным расчетным параметром червячка является осевой модуль

Основным расчетным параметром червячка является осевой модуль

.

Делительный диаметр червяка

,

где: g – коэффициент диаметра червяка, значения m и g стандартизитованы.

Число заходов червяка z₁ = 1; 2; 4.

Делительный угол подъема витка червяка , tg=z₁/g.

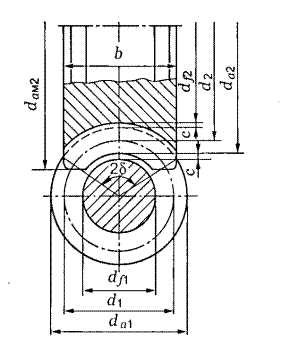

Рис. 15.4. Геометрические параметры червячной передачи.

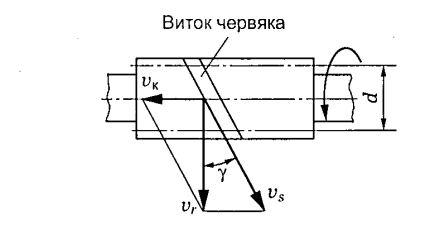

Рис.15.5. Скольжение в передаче: v_k – линейная скорость витка колеса; v_r – линейная скорость витка червяка; v_s – скорость взаимного скольжения.

Осевой модуль червяка равен торцевому модулю червячного колеса.

Диаметр делительной окружности колеса

.

Диаметр вершин зубьев в среднем сечении

.

Диаметр впадин червячных колес в среднем сечении

.

Наибольший диаметр червячного колеса

.

Зубья колес имеют вогнутую форму и охватывают червяк по дуге с углом 2δ.

Ширина венца b.

Межосевое расстояние передачи

.

Число зубьев червячного колеса z₂.

Передаточное число червячной передачи ; z₂=30-80; z₁=1; 2; 4. Тогда u=8...80.
