Основные соотношения для АЧХ усилителя по схеме ОЭ в области ВЧ

6.1 Эквивалентная постоянная времени τ_в определяет верхнюю частоту полосы пропускания усилительного каскада:

6.2 Частотный коэффициент передачи будет определяться выражением:

;

6.3 Фазочастотная характеристика:

Т.е. усилитель представляет собой ФНЧ с верхней частотой среза

6.5 Модуль частотного коэффициента передачи (АЧХ)будет равен:

6.6 Коэффициент частотных искажений в области верхних частот:

; ;

7.Классы усиления усилителей

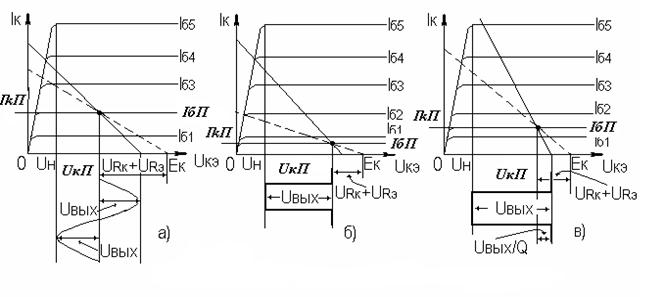

Рисунок 6 – Рабочие точки для усилителей различных классов:

- класс А (Е_смБ>>0; I_кП=β I_бП) усиление двух полупериодов сигнала с минимальными нелинейными искажениями (рисунок 6 а));

- класс В (Е_смБ≈0; I_кнач немного выше I_к0)-усиление одного полупериода сигнала со «ступенькой» (рисунок 6 б));

- класс АВ (Е_смБ>0; I_кП=β I_бП)- усиление одного полупериода сигнала с минимальными нелинейными искажениями(рисунок 6 в));

-класс С (Е_смБ< 0; I_к =I_к0) - усиление сигнала меньше одного полупериода с существенными искажениями сигнала;

-класс D (Е_смБ≤ 0; I_котс ≈I_к0; I_к ≈I_кнас≈ U_пит/R_к) - усиление сигнала с допустимыми искажениями однополярного импульсного сигнала (ключевой режим – транзистора. Транзистор находится либо в режиме отсечки или в режиме насыщения);

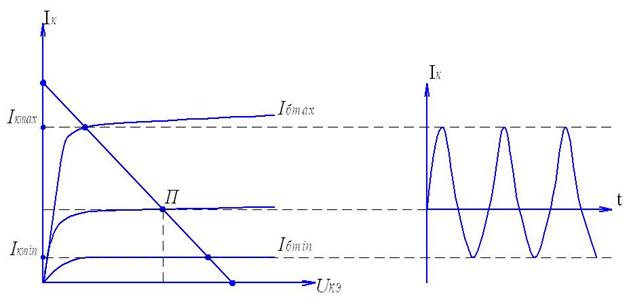

Рисунок 7 - Выходные статические характеристики транзистора с нагрузочной прямой для усилителя класса А

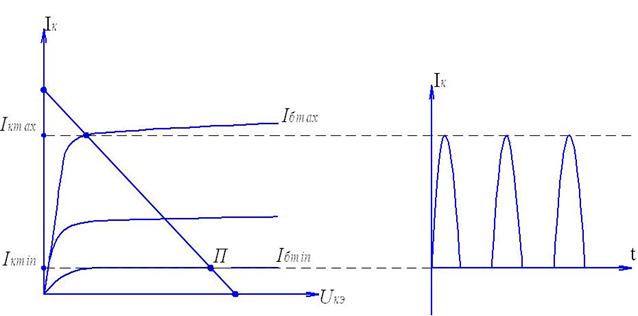

Рисунок 8 - Выходные статические характеристики транзистора с нагрузочной прямой для усилителя класса АВ
