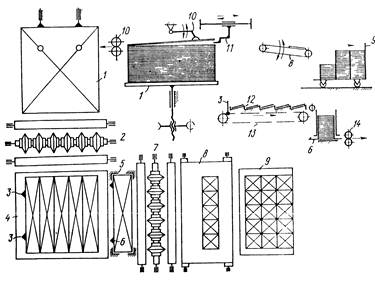

Рис. 79. Технологическая схема картонорезальной односекционной машины
Картонораскройный автомат состоит из самонаклада листов 1 двух резальных секций 2 и 7, промежуточного стола 4, выводного транспортера 5, автоматического приемного устройства в виде платформы 9, магазина полос 5 и устройства для измельчения и удаления обрезанных кромок.
Платформа с листами картона, уложенными в стопу высотой до 1,5 м, устанавливается в самонаклад 1. Верхний лист приподнимается присосами, выравнивается и через подающие валики 10 толкателями 11 подается в первую резальную секцию, где разрезается на полосы. Полосы выходят на наклонные штанги 12 промежуточного стола 4, а отрезанные кромки размельчаются и выводятся боковой транспортной лентой в сборник отходов.
Движущиеся на цепи 13 поводки 3 захватывают полосы на промежуточном столе 4 и перемещают их в магазин 5 перед второй резальной секцией 7, где они укладываются вертикальной стопой. На наклонных штангах 12 полосы при движении с толкателем 11 ложатся друг на друга стопой. Нижняя полоса выводится из магазина 5 толкателями 6, поступает в подающие валики 14 и разрезается поперек во второй резальной секции.
Рис 80. Технологическая схема картонораскройного автомата
