Кругление корешков блоков

Кругление книжных блоков проводится с целью равномерного распределения утолщенных сгибов тетрадей из одного сечения по окружности и тем самым уменьшения толщины корешков, прежде всего толстых блоков, а также подготовки корешков к отгибке фальцев.

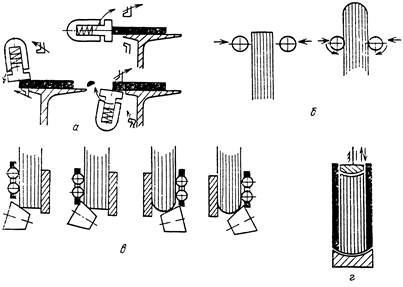

Для кругления блоков можно применять несколько различных способов, в основе которых лежит использование различных инструментов (рис. 82).

На рис. 82 а изображен способ кругления при помощи качающейся круглильной колодки, которая может совершать качания вокруг корешка неподвижного блока, поворачиваясь на 180° и 90°. В последнем случае блок необходимо поворачивать после того, как одна половина корешка уже будет обработана. На рис. 82 б кругление блоков происходит в результате воздействия на тетради двух валиков, которые сдавливают блок с двух сторон и поворачиваются в направлении, указанном стрелками. Кругление (рис. 82 в) осуществляется с помощью ряда конических вращающихся роликов, установленных сначала с одной, затем с другой стороны прямолинейно движущегося блока. Конические ролики в каждом ряду расположены под разными углами, увеличивающимися по отношению к горизонтали по мере продвижения блока в транспортном канале. Чтобы блок не отклонялся под воздействием роликов, он удерживается с обеих сторон: со стороны, противоположной коническим роликам, плитой, а со стороны роликов – обоймой с горизонтально расположенными валиками. Их назначение – уменьшение сил трения между крайней тетрадью и опорной поверхностью, что облегчает смещение тетрадей вверх.

Последний способ (рис. 82 г) рассчитан на смещение внутренних тетрадей (по отношению к крайним) силовым воздействием профильных поверхностей на передок и корешок блока, боковые поверхности которого поддерживаются с двух сторон опорными плоскостями.
