Нанесение клея. Аппараты для нанесения клея на корешки блоков

Основные механизмы

Назначение

В брошюровочно-переплетном производстве наиболее многочисленными и разнообразными являются технологические операции по обработке книжных блоков. Количество и характер технологических операций зависит от вида скрепления книжного блока, формы корешка, толщины блока и других факторов.

Наиболее распространенными и характерными операциями по обработке книжных блоков являются: заклейка, прессование, сушка, обрезка с трех сторон, кругление корешка, отгибка фальцев, приклейка или окантовка корешковым материалом, приклейка полоски бумаги и каптала.

Машины для выполнения одной операции называются операционными, для выполнения нескольких смежных – агрегатами. Последние представляют собой многопозиционные автоматы с единой транспортной системой.

Блокообрабатывающие агрегаты выполняют ряд смежных операций по обработке книжных блоков, которые могут быть скреплены нитками, термонитями или бесшвейным клеевым способом.

В основе работы агрегатов лежит выстойный принцип: блоки периодически перемещаются на постоянный шаг и останавливаются. Основные технологические операции выполняются во время остановки.

Агрегаты бывают конвейерного, линейного и карусельного типа. В агрегатах конвейерного и карусельного типа полуфабрикаты транспортируются в зажимах, установленных в транспортирующих цепях конвейера или на периферии вращающегося стола. В агрегатах линейного типа блоки перемещаются поводками цепных транспортеров в свободном положении.

Поточные линии предназначены для последовательного выполнения полного или частичного комплекса технологических операций по изготовлению продукции. В состав поточных линий могут входить как агрегаты, так и операционное оборудование, соединенные транспортными устройствами.

Клеевые аппараты служат для нанесения клея на корешки блоков при заклейке и при приклеивании корешкового материала, полоски бумаги и каптала. Как правило, заклейка корешков и приклейка упрочняющих и декоративных элементов осуществляются холодным клеем, требующим последующей сушки. В процессе обработки поверхность корешка может быть плоской, кругленной или кругленной с отогнутыми фальцами тетрадей. При кругленных корешках клеенаносящая поверхность должна быть такой, чтобы можно было равномерно нанести клей на корешок блока. В современных машинах клей наносится на корешки блоков вращающимися цилиндрическими валиками. Если корешок блока не плоский, то профиль клеенаносящего валика должен соответствовать кривизне корешка блока.

Одним из важных требований, предъявляемых к работе клеевых аппаратов, является отсутствие клея на обрезах заклеенных блоков. Поэтому в клеевых аппаратах обычно предусматривается регулировка валика относительно поверхности корешка. Поверхность корешка должна быть расположена по касательной к середине слоя клея, находящегося на окружности валика. Линейные скорости блока и валиков должны быть равными, а контакт между ними – упругим. В некоторых случаях линейная скорость вращения валика может быть несколько больше скорости движения блока. Клей при этом втирается в корешок. Толщина слоя клея на блоке регулируется различными способами.

На рис. 81 показаны схемы устройства наиболее распространенных клеевых аппаратов, отличающихся по принципу действия. На рис. 81 а, б, в изображены устройства для непрерывного нанесения клея на поверхность корешка: в первом варианте толщина слоя клея регулируется ножом; во втором – изменением межцентрового расстояния между клеевым цилиндром и клеенаносящим валиком; в последнем излишки клея с корешка блока снимаются скребком и стекают обратно в резервуар.

На рис. 81 г, д, е, з показаны клеевые аппараты, которые наносят прерывистый слой клея или придают клеевой пленке различную толщину, при этом в варианте г это достигается управляемым качанием клеенаносящего валика, в варианте д – неполной рабочей окружностью клеенаносящего валика; в варианте е – изменением величины зазора между поверхностями цилиндра и клеенаносящего валика, в варианте з – различной величиной радиусов рабочих поверхностей клеенаносящего валика.

На рис. 81 ж показан клеевой аппарат для нанесения клея на корешковые поля книжного блока, например при окантовке блоков или крытье вроспуск мягкой обложкой.

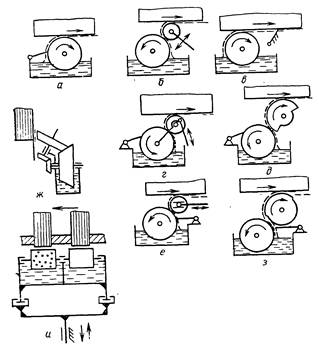

Рис. 81. Схемы построения клеевых аппаратов

Для нанесения клея используются профильные валики, что обуславливает необходимость делать их сменными, рассчитанными на блоки различной толщины. Клей наносится на корешки движущихся, как правило, в продольном направлении книжных блоков. При этом клеевой аппарат неподвижен, а валики, вращаясь, наносят клей на поверхность корешков.

Однако в некоторых машинах блоки движутся в поперечном направлении. В этом случае клеевой аппарат наносит клей, перемещаясь вдоль корешков. На рис. 81 и показана примерная схема устройства клеевого аппарата для нанесения клея на корешки блоков, движущихся в поперечном направлении. Для этой цели служат два валика, находящиеся в автономных ваннах: один наносит клей на корешок очередного блока, а другой валик, имеющий вид цилиндрической щетки, после перемещения в направлении транспортировки, втирает клей между тетрадями, вращаясь навстречу первому валику. При этом с поверхности корешка снимаются излишки клея, которые стекают в ванну.

Клеевые валики совершают сложное движение: они подходят к середине блока и наносят клей от середины к головке, затем опускаются, а во время обратного перемещения снова подходят к середине блока и наносят клей от середины к хвостику.

Движение клеевого аппарата осуществляется кривошипно-шатунным механизмом, а подъем и опускание направляющих, в которых движется клеевой аппарат, происходят от кулака.

Из рассмотренных схем построения клеевых аппаратов для современных скоростных машин и агрегатов лучшими следует считать такие, в которых клей наносится вдоль корешка во время движения блока, а клеевой аппарат остается неподвижным. Это обеспечивает надежное проникновение клея в корешок, причем клеевой аппарат проще по конструкции, и возможность совместить процесс нанесения клея на блок и его транспортировку.
