Классический метод расчета переходных процессов
Переходные процессы в любой электрической цепи можно описать системой дифференциальных уравнений, составленных для схемы цепи по законам Кирхгофа. В математике известно несколько методов решения систем дифференциальных уравнений: классический, операционный, численный и др. Название метода расчета переходных процессов адекватно названию математического метода решения системы дифференциальных уравнений, которыми описывается переходные процессы.
Исключая из системы дифференциальных уравнений Кирхгофа лишние переменные, получим в результате для искомой функции x (t) неоднородное дифференциальное уравнение n -го порядка:
,
где х – искомая величина, например i или u; ak – постоянные коэффициенты; F (t) – некоторая функция времени, определяемая источником энергии.
Из курса математики известно, что решение (общий интеграл) линейного неоднородного дифференциального уравнения состоит из суммы двух решений: а) - полного решения однородного (без правой части) дифференциального уравнения и б) - частного решения неоднородного дифференциального уравнения для t = ∞:
|
|
.
Вид частного решения для t = ∞ определяется источниками энергии и соответствует значению искомой функции в установившемся послекоммутационном режиме: . В электротехнике эта составляющая решения получила название установившейся.
Полное решение однородного дифференциального уравнения имеет вид:
,
где А1, А2,…, Аn – постоянные интегрирования; p 1, p 2,…, p n – корни характеристического уравнения, которое получают из однородного дифференциального, заменив в нем х →1, dx/dt → p и т.д.:
.
Эта составляющая решения не зависит от источников энергии, в электротехнике она получила название свободной: .
Таким образом, решение для искомой функции (тока, напряжения) может быть представлено в принятой в электротехнике форме:
.
Физический смысл имеет только полное решение для искомой функции x (t), а ее отдельные составляющие и являются расчетными величинами.
Метод расчета переходного процесса, заключающийся в решении неоднородного дифференциального уравнения классическим методом математики, получил название классического.
Расчет переходного процесса классическим методом состоит из следующих составных частей или этапов:
а) расчет установившейся составляющей ;
б) составление характеристического уравнения и определение его корней p 1,…, p n;
в) определение постоянных интегрирования А 1, А 2,….
Следует отметить, что расчет переходного процесса классическим методом выполняется не в строгом соответствии с математическим методом решения неоднородного дифференциального уравнения. Физические законы электротехники позволяют существенно упростить это решение.
|
|
5. Определение установившейся составляющей
Как известно, установившаяся составляющая искомой функции , являясь частным решением неоднородного дифференциального уравнения при t =∞, соответствует значению искомой функции в установившемся после коммутации режиме. Определение этой составляющей математическим методом из решения дифференциального уравнения довольно сложно и трудоемко. Гораздо проще найти эту функцию инженерным методом путем расчета схемы цепи в установившемся режиме после коммутации, что и делают на практике.
Пример. Определить установившуюся составляющую для тока iу в схеме рис. 130 при заданных значениях параметров элементов: R 1=50 Ом, L =100 мГн, R 2=100 Ом, C =50мкФ, а)для постоянной ЭДС e (t)= E =150 В = const; б)для синусоидальной ЭДС e (t)=150sin ωt, f =50 Гц.
После коммутации ветвь с резистором R 2 отключается и не оказывает влияния на режим остальной схемы.
а) При постоянной ЭДС источника e (t) =Е=const ток в схеме протекать не может (сопротивление конденсатора постоянному току равно ∞), следовательно iу (t) = 0.
б) При переменной ЭДС источника e (t) =Еm sin ωt расчет установившегося режима выполняется в комплексной форме для комплексных амплитуд функций. По закону Ома:
A
A
Вид установившейся составляющей соответствует виду источников энергии, которые действуют в схеме цепи.
Свободный режим схемы не зависит от источников энергии, определяется только структурой схемы и параметрами ее элементов. Из этого следует, что корни характеристического уравнения p 1, p 2,…, pn будут одинаковыми для всех переменных функций (токов и напряжений).
Характеристическое уравнение можно составить различными методами. Первый метод – классический, когда характеристическое уравнение составляется строго в соответствии с дифференциальным по классической схеме. При расчете переходных процессов в сложной схеме составляется система из “ m ” дифференциальных уравнений по законам Кирхгофа для схемы цепи после коммутации. Так как корни характеристического уравнения являются общими для всех переменных, то решение системы дифференциальных уравнений выполняется относительно любой переменной (по выбору). В результате решения получают неоднородное дифференциальное уравнение с одной переменной. Составляют характеристическое уравнение в соответствии с полученным дифференциальным и определяют его корни.

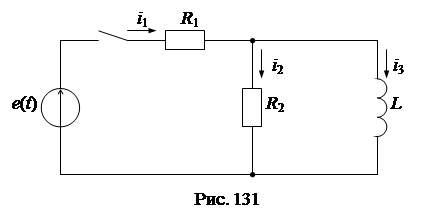

Пример. Составить характеристическое уравнение и определить его корни для переменных в схеме рис. 131. Параметры элементов заданы в общем виде.

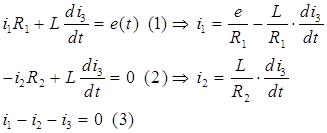

Система дифференциальных уравнений по законам Кирхгофа:
Решим систему уравнений относительно переменной i 3, в результате получим неоднородное дифференциальное уравнение:
Характеристическое уравнение и его корень:
[c-1]
Второй способ составления характеристического уравнения заключается в приравнивании нулю главного определителя системы уравнений Кирхгофа для свободных составляющих переменных.
Пусть свободная составляющая произвольного тока имеет вид , тогда
Система уравнений для свободных составляющих получается из системы дифференциальных уравнений Кирхгофа путем замены производных от переменных на множитель р, а интегралов – на 1 /р. Для рассматриваемого примера система уравнений для свободных составляющих имеет вид:
Характеристическое уравнение и его корень:
Третий способ составления характеристического уравнения (инженерный) заключается в приравнивании нулю входного операторного сопротивления схемы относительно любой ее ветви.
|
|
Операторное сопротивление элемента получается из его комплексного сопротивления путем простой замены множителя jω на р, следовательно
Для рассматриваемого примера:
;
;
.
Третий способ является наиболее простым и экономичным, поэтому он чаще других применяется при расчете переходных процессов в электрических цепях.
Корни характеристического уравнения характеризуют свободный переходной процесс в схеме без источников энергии. Такой процесс протекает с потерями энергии и поэтому затухает во времени. Из этого следует, что корни характеристического уравнения должны быть отрицательными или иметь отрицательную вещественную часть.
В общем случае порядок дифференциального уравнения, которым описывается переходный процесс в схеме, и, следовательно, степень характеристического уравнения и число его корней равны числу независимых начальных условий, или числу независимых накопителей энергии (катушек L и конденсаторов C). Если в схеме цепи содержатся параллельно включенные конденсаторы С 1, С 2,… или последовательно включенные катушки L 1, L 2,…, то при расчете переходных процессов они должны быть заменены одним эквивалентным элементом С Э = С 1 + С 2+… или L Э = L 1 + L 2+…
Таким образом, общий вид решения для любой переменной при расчете переходного процесса может быть составлен только из анализа схемы цепи, без составления и решения системы дифференциальных уравнений.
Для рассматриваемого выше примера:
а)– при e (t)= E =const;
б) – при e (t)= Em sin(ωt +).
