Для цилиндрических электродов выражение для критического потенциала имеет вид:
(11)
где - радиусы анода и катода соответственно.
В зависимости от величины выделяют три режима работы приборов М:
докритический ;
критический ;
закритический .
ДВИЖЕНИЕ ЭЛЕКТРОНОВ В НЕСТАЦИОНАРНЫХ СКРЕЩЕННЫХ
ЭЛЕКТРИЧЕСКОМ И МАГНИТНОМ ПОЛЯХ
В приборах типа М к взаимодействию электронов со стационарными скрещенными электрическим и магнитным полями добавляется взаимодействие электронов с СВЧ полем волны.
Для создания этого поля используются замедляющие системы, трансформирующие электромагнитное поле обыкновенной волны в электромагнитное поле пространственных гармоник. Обычно в приборах типа М для взаимодействия с электронами используется нулевая (прямая или обратная) пространственная гармоника.

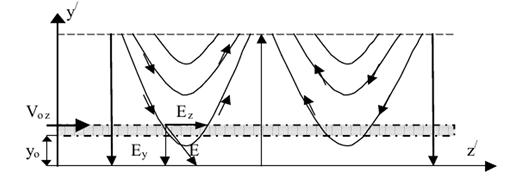

Механизм взаимодействия удобнее рассматривать в подвижной системе координат (), перемещающейся вдоль оси неподвижной системы координат
(х у ) с фазовой скоростью волны (рис.3).
|
|
Рис.3
В подвижной системе координат (), где
, (12)
силовые линии электромагнитного поля волны неподвижны, поэтому при рассмотрении взаимодействия электронов с СВЧ полем можно воспользоваться выводами, сделанными ранее для стационарных полей.
Предположим, что в пространство взаимодействия на высоте входит тонкий электронный поток. Если начальная скорость потока
(13)
