Закон Ампера. Взаимодействие параллельных токов

Магнитное поле оказывает на рамку с током ориентирующее действие. Следовательно, вращающий момент, ис­пытываемый рамкой, есть результат дейст­вия сил на отдельные ее элементы. Обоб­щая результаты исследования действия магнитного поля на различные проводники с током, Ампер установил, что сила d F, с которой магнитное поле действует на элемент проводника d l с током, находяще­гося в магнитном поле, прямо пропорцио­нальна силе тока I в проводнике и век­торному произведению элемента дли-

ной d l проводника на магнитную индук­цию В:

d F = I [d l, В ]. (111.1)

Направление вектора d F может быть найдено, согласно (111.1), по общим пра­вилам векторного произведения, откуда следует правило левой руки: если ладонь левой руки расположить так, чтобы в нее входил вектор В, а четыре вытянутых пальца расположить по направлению тока в проводнике, то отогнутый большой палец покажет направление силы, действующей на ток.

Модуль силы Ампера (см. (111.1)) вычисляется по формуле

dF = IB d l sina, (111.2)

где a — угол между векторами dl и В.

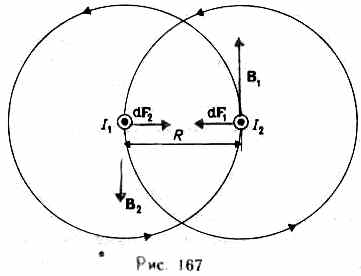

Закон Ампера применяется для опре­деления силы взаимодействия двух токов. Рассмотрим два бесконечных прямолиней­ных параллельных тока I 1и I 2 (направле­ния токов указаны на рис. 167), расстоя­ние между которыми равно R. Каждый из проводников создает магнитное поле, ко­торое действует по закону Ампера на дру­гой проводник с током. Рассмотрим, с ка­кой силой действует магнитное поле тока I 1 на элемент d l второго проводника с то­ком I 2. Ток I 1 создает вокруг себя магнит­ное поле, линии магнитной индукции кото­рого представляют собой концентрические окружности. Направление вектора b 1 за­дается правилом правого винта, его мо­дуль по формуле (110.5) равен

Направление силы d F 1, с которой поле B 1действует на участок d l второго тока, определяется по правилу левой руки и указано на рисунке. Модуль силы, со­гласно (111.2), с учетом того, что угол a между элементами тока I 2 и вектором B 1 прямой, равен

d F 1= I 2 B 1d l, или, подставляя значение для В 1, получим

Рассуждая аналогично, можно пока­зать, что сила d F 2, с которой магнитное поле тока I 2 действует на элемент d l пер­вого проводника с током I 1, направлена в противоположную сторону и по модулю равна

Сравнение выражений (111.3) и (111.4) показывает, что

dF1=dF2,

т. е. два параллельных тока одинакового направления притягиваются друг к другу с силой

Если токи имеют противоположные на­правления, то, используя правило левой руки, можно показать, что между ними действует сила отталкивания, определяе­мая формулой (111.5).
