В ряде случаев расчёт электрических схем упрощается, если перенести один или несколько идеальных генераторов тока из одной части схемы в другую.
Известно, что реальный источник тока может быть представлен в виде двух параллельных ветвей, одна из которых является идеальным генератором тока, а другая – его внутренним сопротивлением. Перенос источника тока можно осуществить двумя способами:
1) непосредственным переносом идеального генератора и
2) путём преобразования генератора тока в источник эдс и последующим переносом полученного источника эдс.

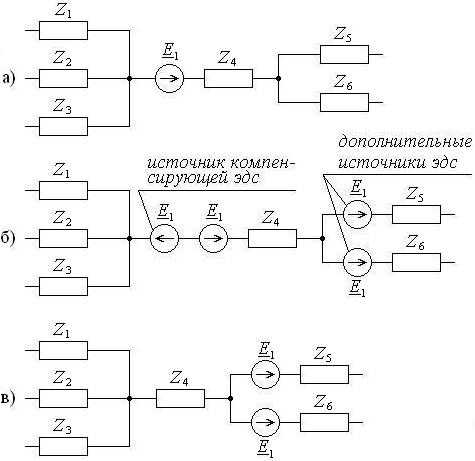

Рис. 7.5. Перенос источников эдс (а – исходная схема, б – включение компенсирующего и дополнительных источников эдс, в – эквивалентная схема)
При переносе генератора тока по первому способу сначала в схеме выбирают произвольный контур, включающий в себя внутреннее сопротивление генератора. Затем исключают ветвь с исходным генератором тока, а ко всем ветвям, входящим в выбранный контур, подключают параллельно идеальные и равные исходному генераторы тока так, чтобы суммарные токи в узлах подключения не изменялись (рис. 7.6). Это обеспечивает эквивалентность схем.
Второй способ переноса генераторов тока соответствует рассмотренному в пункте 7.4 и дополнительных пояснений не требует.

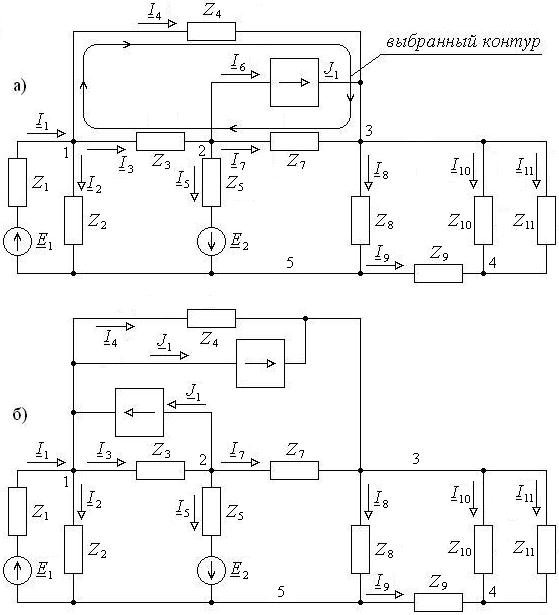

Рис. 7.6. Перенос генераторов тока (а – исходная схема, б – эквивалентная схема после переноса)
