Проецирование прямых частного положения

Безосный чертеж

Безосный чертеж

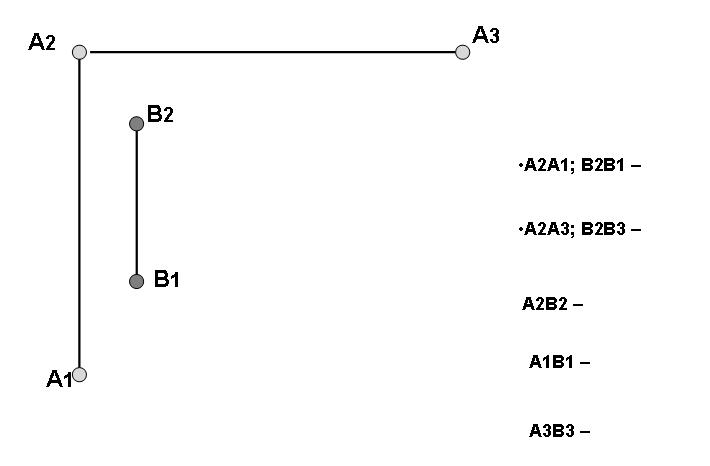

• На безосном чертеже (рис.9) одна точка должна быть задана тремя проекциями исходя из компоновки чертежа.

Вывод:

• Для остальных точек достаточно задавать две проекции, а их третья проекция строится по разности их координат.

Соединяем одноименные проекции точек А и В. Получаем изображение отрезка АВ на безосном чертеже.

Рис. 9

• Прямые параллельные одной плоскости проекций называются - прямые уровня.

• а) Прямая параллельная плоскости проекций П₁ – горизонталь (h) представлена на рис.10.

Вывод:

• Так как Z_А = Z_В, то на чертеже проекция А₂В₂ проходит параллельно оси Х, а проекция А₁В₁ равна действительной величине отрезка АВ (оригиналу);

• Угол β – угол наклона отрезка АВ к фронтальной плоскости проекций и заключен между проекцией А₁В₁ и линией параллельной оси Х.

• в)Прямая, параллельная плоскости проекций П₃ - профильная прямая (р) представлена на рис.11

Вывод:

Все точки прямой параллельной П₃ равноудалены от профильной плоскости проекций, т.е.

Х_Е = Х_F;

• Профильная проекция служит для определения действительных величин отрезков такой прямой;

• Горизонтальная и фронтальная проекции такой прямой проходят параллельно оси Y и Z;

• Угол α равен углу наклона профильной прямой (р) к плоскости проекций П₁, а угол β - угол ее наклона к плоскости П₂.
