Проецирующие прямые

Проецирование прямых частного положения

а) Прямая параллельная плоскости проекций П₁ –

Рис. 10

в)Прямая, параллельная плоскости проекций П₃ –

Рис. 11

Проецирующие прямые: перпендикулярные одной плоскости проекций.

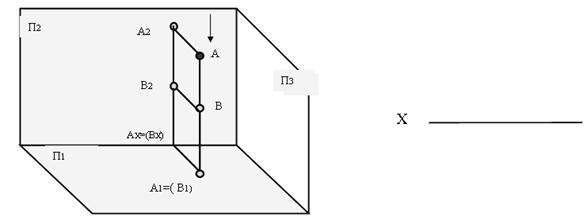

а) Горизонтально - проецирующая прямая, перпендикулярная плоскости проекций П₁ представлена на рис. 12.

Вывод:

Все точки такой прямой лежат на одном проецирующем луче, конкурируют друг с другом относительно горизонтальной плоскости проекций и сливаются на плоскости проекций П₁ в одну точку.

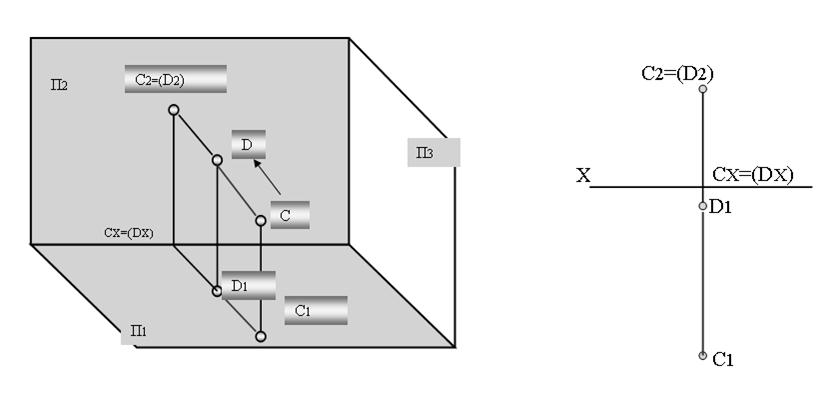

б) Фронтально- проецирующая прямая, перпендикулярная фронтальной плоскости проекций П₂ представлена на рис.13

Вывод:

• Все точки отрезка перпендикулярного П₂ лежат на одном проецирующем луче, направленном перпендикулярно к фронтальной плоскости проекций;

• Фронтальная проекция - есть точка;

• Горизонтальная проекция перпендикулярна оси Х, параллельна оси Y и представлена в действительном виде.

2. Проецирующие прямые

а) Горизонтально - проецирующая прямая –

Рис. 12

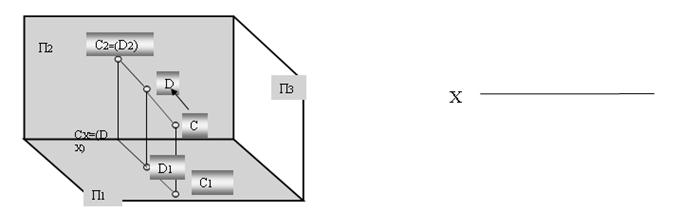

б) Фронтально - проецирующая прямая-

Рис. 1

б) Фронтально - проецирующая прямая, перпендикулярная П₂:
