Востановление речевого сигнала

При восстановлении речевого сигнала данные должны быть извлечены из памяти и преобразованы в аналоговую форму.

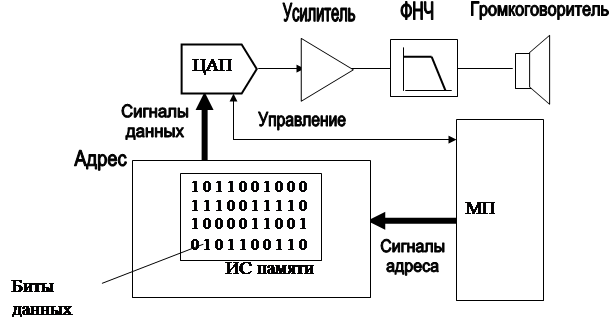

Рис. 29. Восстановление речевого сигнала

Процесс восстановления сигнала также происходит под управлением МП, который поочередно считывает данные из ячеек памяти и посылает их в цифро-аналоговый преобразователь (ЦАП). ЦАП преобразует цифровой код в соответствующее аналоговое напряжение. Данные из памяти извлекаются с той же скоростью, с которой записывались, поэтому выходной сигнал ЦАП уже представляет собой ступенчатую аппроксимацию исходного сигнала. Восстановленный в таком виде речевой сигнал проходит через фильтр низких частот (ФНЧ) для подавления высокочастотных составляющих, которые всегда появляются в процессе восстановления. После фильтрации сигнала точная копия исходного сообщения подается на разговорную схему или громкоговоритель.

Достоинства:

1. В бескассетных автоотвечиках нет движущихся частей и используются только ИС и навесные дискретные элементы. Поэтому они имеют меньший вес, размеры и более надежны, чем кассетные автоответчики.

2. Поиск сообщений происходит почти мгновенно, при этом отдельные сообщения можно стирать, оставляя другие в сохранности.

3. Появляется больше возможностей для распределения памяти и обеспечения секретности (почтовые ящики).

Недостатки. Цифровая память стоит дороже, а значит и сами бескассетные автоответчики.

ФАКСИМИЛЬНЫЙ СПОСОБ ПЕРЕДАЧИ ИНФОРМАЦИИ

Оконечными устройствами (терминалами) сети являются факсимильные аппараты или просто факсы, которые подключаются к телефонной сети и к электрической сети для питания. В факс закладывают пачку листов документов, которые надо передать, дозваниваются до удаленного факс-аппарата и включают передачу. После окончания передачи можно голосом узнать, успешно ли принято сообщение и повторить передачу плохо переданных листов.

В состав факсимильного аппарата входят: сканер для снятия копии с листа оригинала, модем для передачи и приема передаваемого сообщения и принтер для распечатки документа. Дополнительно можно добавить телефон с возможностью DTMF-набора и автоответчиком.

Сейчас серьезно конкурирует с факсимильной связью модемно-компьютерная связь. Однако компьютеры появились позже, поэтому факсы по-прежнему широко распространены, так как они:

· дешевле ПК со сканером и модемом в несколько раз;

· проще в эксплуатации и обслуживании;

· потребляют на порядок меньшую мощность и могут находиться во включенном состоянии без присмотра круглые сутки.

Сущность факсимильного метода передачи:

1) Передаваемое изображение (оригинал) разбивается на отдельные элементарные площадки, которые сканируются со скоростью 60, 90, 120 или 240 строк/мин.

2) Сигнал яркости, пропорциональный коэффициенту отражения таких элементарных площадок, преобразуется в факсимильный сигнал и передается по каналу связи с использованием того или иного способа модуляции.

3) На приемном бланке эти сигналы преобразуются в элементы изображения и воспроизводятся (записываются) на приемном носителе.
