Линейные ПЗС

Рис. 32. МОП-конденсаторы

Рис. 31. МОП-конденсатор

При отсутствии напряжения (+U) распределение электронов и дырок равномерно по поверхности полупроводника. При подаче напряжения (положительный потенциал) на затвор, создаваемое им электрическое поле, проникая в полупроводник сквозь диэлектрик (О) отталкивает подвижные положительные заряды (дырки) вглубь полупроводника. Под электродом возникает область, обедненная основными носителями – потенциальная яма. Глубина этой ямы зависит от приложенного напряжения (напряжение меньше - значит и яма меньше) и удельного сопротивления полупроводника.

При воздействии света (поток фотонов) в потенциальной яме накапливается заряд пропорциональный освещенности и времени накопления. Так как отсутствуют основные носители (положительные заряды), то зарядный пакет сохраняется в течение некоторого времени.

Если рядом с затвором достаточно близко располагается еще один затвор,

+U1 +U2

то потенциальная ямы объединяются и отрицательные заряды (электроны), находящиеся в одной потенциальной яме, перемещаются в соседнюю, если ее потенциал выше (+U1>+U2). Таким образом, если есть цепочка затворов, то подавая на них соответствующее управляющее напряжение, можно передавать зарядовый пакет вдоль такой структуры.

По способу разделения процессов накопления и считывания приборы с зарядовой связью бывают временные и пространственные.

По способу построения растра: линейные и матричные.

В большинстве факс-аппаратов используется не один фотопринимающий элемент, а линейка или матрица из большого количества фотоэлементов. Это дает возможность получать информацию о полосе изображения.

Линейные ПЗС с временным разделением содержат один ряд фоточувствительных элементов, позволяющих сформировать сигнал первой строки изображения.

Свойство ПЗС – для управления цепочкой затворов любой длины достаточно трех тактовых шин. Т.е. для передачи зарядовых пакетов, необходимо и достаточно трех электродов: передающего, принимающего и изолирующего (разделяющего пары передающего и принимающего), причем одноименные электроды соединяются шинами. Структура работает как трехфазный регистр сдвига. Первый элемент регистра состоит из трех МОП-структур.

Ф1

Ф2

Ф3

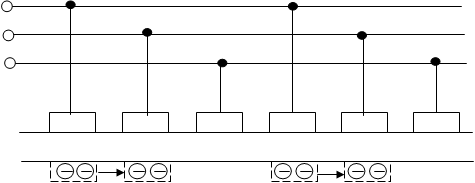

Рис. 33. Линейные ПЗС с временным разделением

Для нормальной работы регистра в каждый момент времени на первой тактовой шине должен быть высокий потенциал, а на второй низкий потенциальный барьер. При повышении потенциала на одной шине и уменьшении его на другой происходит одновременный переход всех зарядовых пакетов под соседний затвор. После считывания информации со строки изображения, возобновляется процедура накопления.

Линейные ПЗС с пространственным разделением

В этих ПЗС разделены функции накопления и считывания.

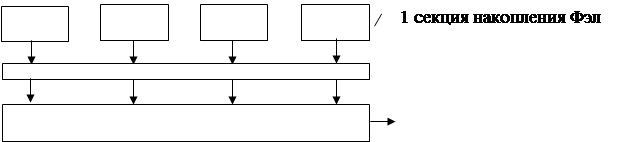

Рис. 34. Линейные ПЗС с пространственным разделением

Под воздействием света в секции накопления (1) накапливаются заряды. В следующий момент времени открывается затвор (2) и заряды параллельно переносятся в секцию считывания 3 (регистр сдвига). После закрытия затвора параллельно происходят процессы накопления в секции 1 и считывания из секции 3.

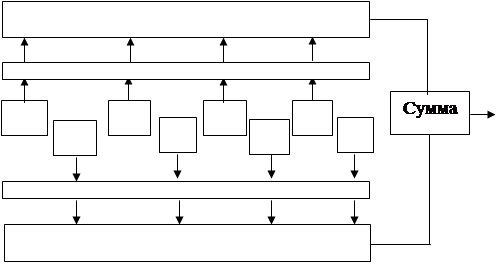

Для увеличения разрешающей способности используют линейки биполярного считывания: две ПЗС-структуры вставлены одна в другую. Число элементов увеличивается в два раза.
