Оптоэлектронные преобразователи на приборах с зарядовой связью (ПЗС)

Рассмотрим структурную схему факсимильной связи (Рис. 30).

Из схемы видно, что факсимильный способ передачи информации состоит из нескольких основных этапов:

1. Формирование элементарных площадок на поверхности оригинала развертывающим элементом передающего аппарата. При этом размер элементарных площадок вдоль строки развертки определяет разрешающую способность аппарата, а размер в направлении перпендикулярном строке развертки, определяет плотность развертки факсимильного изображения.

2. Развертка оригинала развертывающим устройством на передаче. Развертка осуществляется по строкам и по кадру. В плоскостных развертках по строкам развертка осуществляется за счет перемещения развертывающего элемента вдоль оси, а развертка по кадру – за счет поступательного движения развертываемой поверхности.

3. Преобразование оптических плотностей элементарных площадок оригинала во временную последовательность электрических сигналов. Эта операция производится с помощью фотоэлектрического преобразователя. Фотоэлектрический преобразователь (ФЭП) должен обеспечить пропорциональную зависимость амплитуды выходного сигнала от яркости изображения. Устройства развертки, развертывающий элемент и ФЭП составляет анализирующее устройство передатчика. Нормируются такие параметры развертки, как скорость, направление, шаг и плотность, размер светового пятна, формат документа.

4. Обработка и преобразование факсимильного сигнала к виду, удобному для передачи по телефонным каналам связи. В факсах 1 группы применяется амплитудная (АМ) или частотная (ЧМ) модуляция. В аппаратуре 2 группы используется амплитудно-фазовая модуляция с частично подавленной верхней боковой полосой. Аппаратура 3 и 4 групп имеет цифровую форму сигнала.

5. Передача факсимильного сигнала по сети связи. В факсах с АМ несущая частота выбирается в пределах 1300-1900 Гц. Уровень на выходе передатчика от 0 до 7 дБ. В факсах с ЧМ средняя несущая частота равна 1700 Гц, уровень на выходе передатчика – от 0 до 15 дБ. В факсах второй группы с АФМ несущая частота 2100 Гц, уровень сигнала на выходе от 0 до 15 дБ. В факсах 3 и 4 групп параметры цифрового сигнала определяются типом используемых модемов.

6. Прием факсимильного сигнала. Факсимильные приемники аппаратов первой и второй групп должны осуществлять нормальный прием факсимильных сигналов при их мощности от 0 до 40 дБ, а приемники аппаратов 3 и 4 групп – от 0 до 43 дБ.

7. Преобразование сигнала к виду, удобному для управления записывающим устройством. Принятый сигнал усиливается и преобразуется в видеосигнал.

8. Развертка факсимильного бланка на приеме. Она производится синхронно и синфазно развертке сигнала на передающем аппарате. Синхронизация факсов – это установление равенства скоростей развертки в передающем и приемном аппаратах, а их фазирование – в установлении одинакового положения развертывающих элементов передающего и приемного аппаратов по отношению к началу строки.

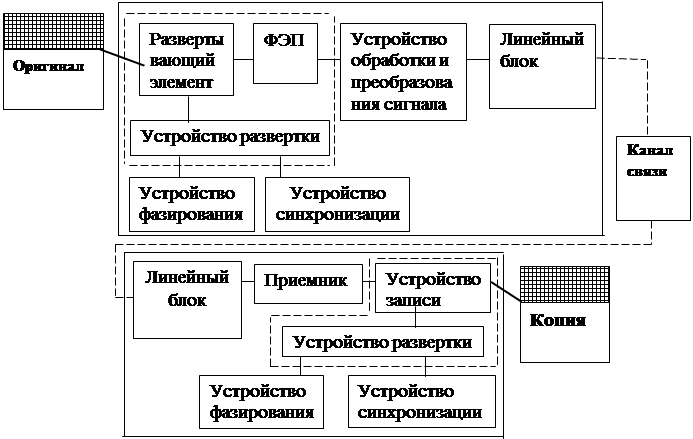

Рис. 30. Структурная схема фасимильной связи

9. Запись факсимильных сигналов на носитель записи. Она может производиться на светочувствительные материалы (фотографический способ), на обычную бумагу специальными красящими веществами, на специальные бумаги, обладающие способностью изменять цвет под воздействием принятого сигнала и др.
