ПЗС с покадровым переносом

Матричные ПЗС

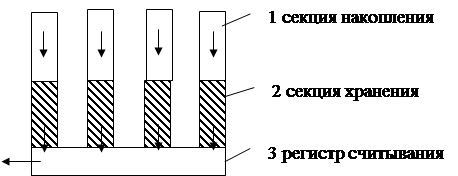

Рис. 35. Линейки биполярного считывания

Сигналы с выхода секции считывания (3) суммируются в определенной фазе. Используют:

· Для считывания одномерных изображений (штрих-коды);

· Системы с механикой разворачивающейся по одной координате (телефакс, сканер);

· Системы наблюдения за земной поверхностью.

Число элементов 1024-8192.

Матричные ПЗС позволяют получать сигнал изображения кадра. Они представляют собой пластинку из полупроводника, на которой содержится несколько сотен тысяч миниатюрных МОП-конденсаторов.

С помощью объектива на светочувствительную поверхность преобразователя проецируется оптическое изображение. Количество заряда, накопленное в каждом МОП-конденсаторе, соответствует освещенности области матрицы и времени накопления. В результате происходит распределение зарядов, точно повторяющее распределение освещенности в оптическом изображении. Меняя напряжение смещения на электродах МОП-конденсаторов, заряды перемещают поочередно на выход ФЭП.

Матричные ПЗС бывают с покадровым и межстрочным переносом.

ПЗС с покадровым переносом состоят из секции накопления, секции хранения и регистра считывания.
