Анализ достижимости. Дерево достижимости

Дерево достижимых разметок представляет собой ориентированный граф, множество вершин которого образовано множеством R(C, µ), причем из вершины m в вершину m' ведет дуга, если существует переход tj T, такой, что δ (µ, tj) = µ’.

В общем случае дерево достижимых разметок может иметь бесконечное число вершин.

П р и м е р 1

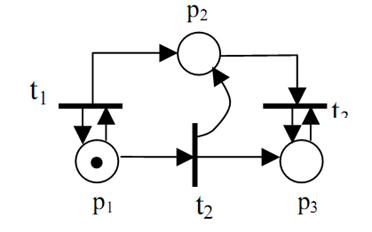

Маркированная сеть Петри, для которой строится дерево достижимости

Первый шаг построения дерева достижимости

Начальная маркировка (1, 0, 0). При этой маркировке разрешены два перехода t1 и t2.

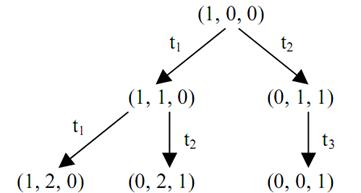

Второй шаг построения дерева достижимости

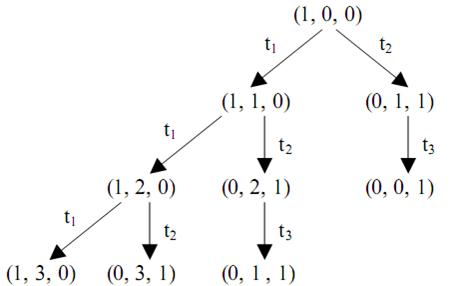

Третий шаг построения дерева достижимости

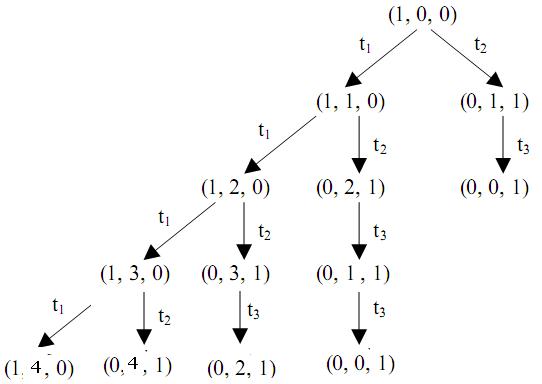

И т. д.
