Разговорная часть классических ТА включает
– угольный микрофон,
– электродинамический телефон с фриттером (ограничитель амплитуды тока для подавления акустических ударов при импульсном наборе номера),
– трансформатор
– и балансный контур.
Назначение разговорного тракта ‑ обеспечение двухсторонней передачи речи. Назначение элементов разговорного тракта:
Преобразователи предназначены для преобразования звуковой энергии в электрическую (микрофон) и для обратного преобразования (телефон):
в классических ТА - угольный микрофон и электродинамический телефон;
в электронных ТА - динамические, магнитные, пьезоэлектрические, электретные. Применены усилители приема и передачи.
Фриттер ‑ ограничитель амплитуды тока для подавления акустических ударов при импульсном наборе номера.
Согласующий трансформатор (или автотрансформатор) в классических ТА предназначен для
– перехода от двухпроводной схемы АЛ к четырехпроводной схеме ТА,
– разделения трактов приема и передачи,
– согласования сопротивлений АЛ и ТА.
В электронных ТА автотрансформатор заменен интегральной схемой.
Балансный контур в классических ТА вместе с трансформатором согласует сопротивления ТА и АЛ для ослабления местного эффекта.
Коммутационно-вызывная часть содержит механический рычажный переключатель, дисковый номеронабиратель с искрогасительным контуром (либо индуктор, если это аппарат системы МБ), а также электромеханический звонок с разделительным конденсатором (рис. 5).

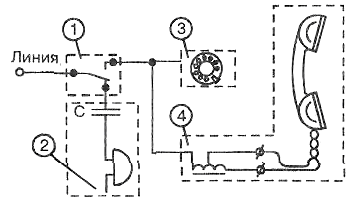

Рис. 5. Структурная схема классического ТА
1 - рычажный переключатель (в режиме ожидания вызова); 2 - цепь звонка; 3 - номеронабиратель; 4-разговорный тракт
