Процедура SetViewPort - устанавливает прямоугольное окно на графическом экране

Функции GetX и GetY- получение текущих координат X и Y позиции на экране

Функции GetMaxX и GetMaxY – получение максимальных координат X и Y

Координаты, окна, страницы

Процедура RestoreCRTMode – переход из графического режима в текстовый

Процедура CloseGraph – завершение графического режима

Завершает работу адаптера в графическом режиме и восстанавливает текстовый режим работы экрана. Заголовок:

Procedure CloseGraph;

Служит для кратковременного возврата в текстовый режим. В отличие от процедуры CloseGraph не сбрасываются установленные параметры графического режима и не освобождается память, выделенная для размещения графического драйвера. Заголовок:

Procedure RestoreCRTMode;

Многие графические процедуры и функции используют указатель текущей позиции на экране, который в отличие от текстового курсора невидим. Положение этого указателя, как и вообще любая координата на графическом экране, задается относительно левого верхнего угла, который, в свою очередь, имеет координаты 0,0. Таким образом, горизонтальная координата экрана увеличивается слева направо, а вертикальная - сверху вниз.

Возвращают значения типа Word, содержащие максимальные координаты экрана в текущем режиме работы соответственно по горизонтали и вертикали. Например:

Uses Graph;

var

a,b: Integer;

begin

a:= Detect; InitGraph(a, b, '');

WriteLn(GetMaxX, GetMaxY:5);

ReadLn;

CloseGraph

end.

Возвращают значения типа Integer, содержащие текущие координаты указателя соответственно по горизонтали и вертикали. Координаты определяются относительно левого верхнего угла окна или, если окно не установлено, экрана.

Заголовок:

Procedure SetViewPort(X1,Y1,X2,Y2: Integer; ClipOn: Boolean);

Здесь X1...Y2 - координаты левого верхнего (X1,Y1) и правого нижнего (X2,Y2) углов окна; ClipOn - выражение типа Boolean, определяющее «отсечку» не умещающихся в окне элементов изображения.

Координаты окна всегда задаются относительно левого верхнего угла экрана. Если параметр ClipOn имеет значение True, элементы изображения, не умещающиеся в пределах окна, отсекаются, в противном случае границы окна игнорируются. Для управления этим параметром можно использовать такие определенные в модуле константы:

const

ClipOn = True; {Включить отсечку}

ClipOff = False; {He включать отсечку}

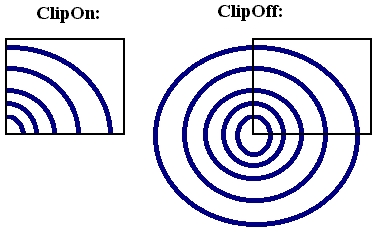

Следующий пример иллюстрирует действие параметра ClipOn. Программа строит два прямоугольных окна с разными значениями параметра и выводит в них несколько окружностей. Для большей наглядности окна обводятся рамками (см. рис. 14.1).

Рис. 14.1. Отсечка изображения в окне

Uses Graph,CRT;

var x,y,e: Integer;

xll,yll,xl2,yl2, {Координаты 1-го окна}

x21,x22, {Левый верхний угол 2-го}

R, {Начальный радиус}

k: Integer;

begin

DirectVideo:= False {Блокируем прямой доступ к видеопамяти в модуле CRT}

{Инициируем графический режим}

х:= Detect; InitGraph(x, у, '');

{Проверяем результат}

е:= GraphResult;

if e <> grOk then

WriteLn(GraphErrorMsg (e)) {Ошибка}

else

begin {Нет ошибки}

{Вычисляем координаты с учетом разрешения экрана}

x11:=GetMaxX div 60;

x12:=GetMaxX div 3;

y11:=GetMaxY div 4; y12:=2*y11;

R:=(x12-x11) div 4; x21:=x12*2;

x22:=x21+x12-x11;

{Рисуем окна}

WriteLnt'ClipOn:':10,'ClipOff:':40);

Rectangle(x11, y11, x12, y12); Rectangle(x21, y11 x22, y12);

{Назначаем 1-е окно и рисуем четыре окружности}

SetViewPort(x11, y11, x12, y12, ClipOn);

for k:= 1 to 4 do

Circle(0,y11,R*k);

{Назначаем 2-е окно и рисуем окружности}

SetViewPort(x21, y11, x22, y12, ClipOff);

for k:= 1 to 4 do

Circle(0,y11,R*k);

{Ждем нажатия любой клавиши}

if ReadKey=#0 then k:= ord(ReadKey);

CloseGraph

end

end.
