Трение в механизмах. Виды трения

Способность контактирующих поверхностей звеньев сопротивляться их относительному движению называется внешним трением. Трение обусловлено неидеальным состоянием контактирующих поверхностей (микронеровности, загрязнения, окисные пленки и т.п.) и силами межмолекулярного сцепления. Трение в кинематических парах характеризуется силами трения и моментами сил трения. Силой трения называется касательная составляющая реакции в КП (составляющая направленная по касательной к контактирующим поверхностям), которая всегда направлена против вектора скорости относительного движения звеньев.

Различают следующие виды трения:

• трение покоя проявляется в момент, когда два тела находящиеся в состоянии относительного покоя начинают относительное движение (касательную составляющую возникающую в зоне контакта до возникновения относительного движения, в условиях когда она меньше силы трения покоя, будем называть силой сцепления; максимальная величина силы сцепления равна силе трения покоя);
• трение скольжения появляется в КП при наличии относительного движения звеньев; для большинства материалов трение скольжения меньше трения покоя;
• трение качения появляется в высших КП при наличии относительного вращательного движения звеньев вокруг оси или точки контакта;
• трение верчения возникает при взаимодействии торцевых поверхностей звеньев вращательных КП (подпятники).

Кроме того по наличию и виду применяемых смазочных материалов различают:

< TR>

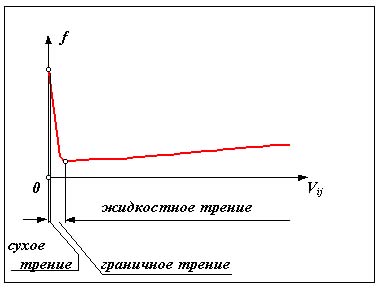

Сила трения покоя зависит от состояния контактных поверхностей звеньев, а сила трения скольжения - также и от скорости скольжения. Определение зависимости трения скольжения от скорости возможно только в некоторых наиболее простых случаях. Пример диаграммы такой зависимости дан на рис. 9.6.

< TR>

Трение скольжения согласно закону Кулона-Амонтона пропорционально нормальной составляющей реакции в КП

F_{тр ij} = f × F ⁿ_ij,

где f - коэффициент трения скольжения.
