Высшая КП

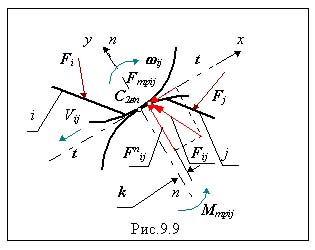

В высшей паре два относительных движения - скольжение и перекатывание. Поэтому здесь имеют место два вида трения - трение скольжения и трение качения(рис. 9.9).

< TR>

При силовом расчете в высшей КП определяются:

• величина реакции F_ij;
• направление реакции F_ij;
• момент сил трения М_трij

известны:

• точка приложения силы - точка контакта рабочих профилей кинематической пары С_2вп;
• направление нормальной составляющей Fⁿ_ij - контактная нормаль к профилям (размеры и форма профилей заданы);
• направление тангенциальной составляющей F_трij - касательная к профилям в точке контакта;
• коэффициенты трения качения k и скольжения f.

Полная величина реакции в КП равна векторной сумме

< tr>

Число неизвестных в высшей КП при силовом расчете с учетом трения увеличилось с n_s = 1 до n_s = 3 (так как в паре имеется два вида трения).
