КПД механической системы при последовательном и параллельном соединении механизмов

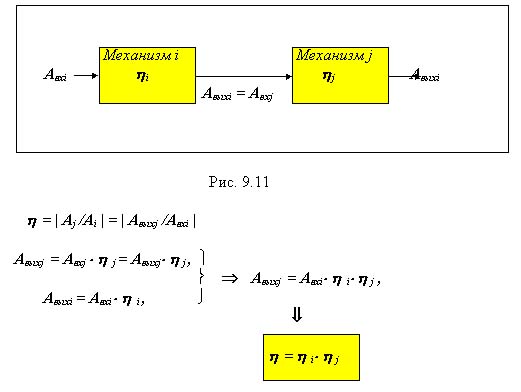

• при последовательном соединении (рис. 9.11) весь поток механической энергии проходит последовательно через каждый из механизмов

< TR>

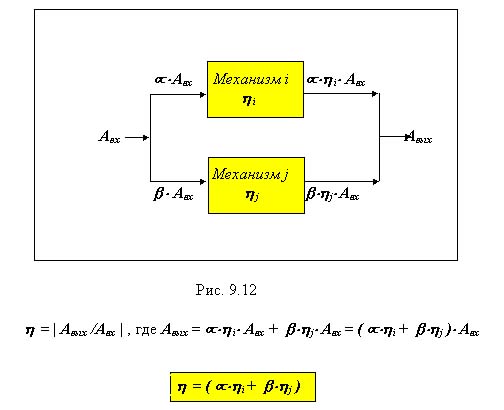

• при параллельном соединении механизмов i и j (рис. 9.12) поток механической энергии делится на две части: часть проходящую через механизм i обозначим µ, а часть проходящую через механизм j Þ b, причем µ +b = 1.

< TR>

Литература к лекции 9:

1. Теория механизмов и машин. Под ред. К.В.Фролова. М.: Высшая школа, 1987.

1. Левитский Н.И. Колебания в машинах: Учебное пособие для втузов. - М: Наука. Гл. ред. физ. - мат. лит., 1988. - 336 с.
2. Штейнвольф Л.И. Динамические расчеты машин и механизмов. - Москва - Киев: Машгиз., 1961. - 340 с.
3. Вибрации в технике: Справочник. В 6-ти т./ Ред. совет: В.Н.Челомей и др.,- М.: Машиностроение, 1981. - Т.6, Защита от вибрации и ударов/ Под ред. К.В.Фролова, 1981. - 456с.
4. Силовой расчет, уравновешивание, проектирование механизмов и механика манипуляторов: Учебное пособие. Под ред. А.К.Мусатова. М.: Изд. МГТУ, 1990.
