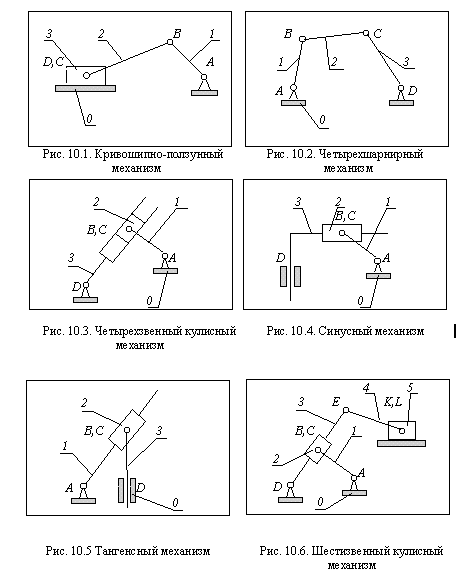

Структурные схемы простейших типовых механизмов

Метрический синтез типовых рычажных механизмов.

ЛЕКЦИЯ 10

Краткое содержание: Метрический синтез типовых рычажных механизмов. Структурные схемы простейших типовых механизмов. Цель и задачи метрического синтеза механизмов. Методы метрического синтеза механизмов. Условия проворачиваемости звеньев механизма. Понятие о коэффициенте неравномерности средней скорости и о угле давления в рычажном механизме. Частные задачи синтеза: четырехшарнирный механизм - синтез по k_v и синтез по двум положениям выходного звена; кривошипно-ползунный механизм - синтез по k_v, по средней скорости ползуна, по двум положениям выходного звена; кулисный механизм - по рабочему перемещению выходного звена (для четырехзвенного механизма), по коэффициенту k_v (для шестизвенного механизма). Оптимальный синтез рычажных механизмов. Синтез механизма по заданной функции положения.

Под метрическим синтезом или проектированием механизмов понимают определение линейных размеров и угловых положений звеньев по условиям рабочих положений и перемещений выходного звена. К решению задач метрического синтез приступают после определения структуры механизма - выбора его структурной схемы. В нашем курсе рассматриваются только простые типовые четырех- или шестизвеные рычажные механизмы.
