Кривошипно-ползунный механизм

В кривошипно-ползунном механизме размеры механизма определяются углом давления в поступательной КП (рис.10.10).

Рис 10.9

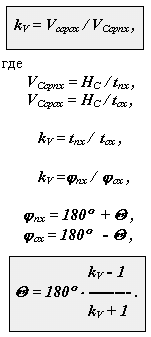

Для этой схемы справедливы следующие соотношения:

Рис 10.9

Угол давления для внеосного кривошипно-ползунного механизма:

при прямом ходе

sin J _пх = (l₁ - e)/ l₂ *sin [ J _пх];

при обратном ходе

sin J _ох = (l₁ + e)/ l₂ *sin [ J _ох].

Для поступательной КП: [ J _пх] = 30; [ J _ох] = 45°, тогда

l₁ / l₂ *(sin [ J _ох] + sin [ J _пх])/ 2; l₁ / l₂ *(sin [ 45° ] + sin [ 30° ])/ 2;

l₁ / l₂=0.6
