Метод обрыва

Он рекомендуется ITU-T G.651, EIA/TIA и ГОСТ 26814-86, является наиболее точным из используемых, но требует разрыва волокна, и его использования при инсталляции, техническом обслуживании и в полевых условиях нежелательно, поэтому он применяется только при производстве ОВ. Метод основан на сравнении значений мощности оптического излучения, измеренной на выходе длинного волокна и на выходе короткого отрезка волокна, образованного отсечением части длины (около 2 м) со стороны источника. При измерении необходимо обеспечить постоянство мощности, вводимой в оптическое волокно измеряемого кабеля, и неизменность модового состава излучения.

Метод применяют для измерения затухания оптических кабелей, не армированных оптическими соединителями. Торцевые поверхности оптических волокон измеряемого кабеля должны быть перпендикулярны оси волокон, не иметь сколов и повреждений, препятствующих прохождению оптического излучения. В целях снижения погрешности измерения, обусловленной плохой обработкой торца волокна и некачественной установкой его в адаптере, измерения повторяют многократно, каждый раз обламывая подключаемый через адаптер к приемнику конец ОВ на длине (1…3 см), затем полученные оценки усредняют. При этом оценки, существенно отличающиеся от среднего значения, отбрасывают.

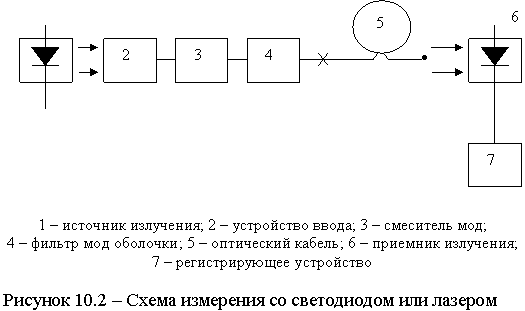

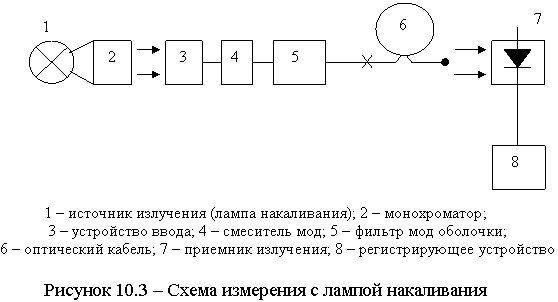

Измерение проводят на установке, схема которой представлена на рисунке 10.2, если применяют источник излучения, имеющий фиксированную длину волны (светодиод или лазер), или на установке, схема которой указана на рисунке 10.3, если применяют источник излучения с широкой спектральной полосой (лампа накаливания с монохроматором).

Положение и интенсивность источника излучения должны быть стабильными в течение всего времени проведения измерений. Длина волны и спектральная ширина источника излучения должны соответствовать требованиям, указанным в стандартах или технических условиях на измеряемый оптический кабель.

Устройство ввода излучения в измеряемое оптическое волокно кабеля должно обеспечивать юстировку входного конца волокна в трех взаимно перпендикулярных плоскостях для осуществления оптимального ввода энергии в волокно и жесткую фиксацию волокна.

Смеситель мод должен обеспечивать возбуждение измеряемого волокна с модовым составом, соответствующим установившемуся модовому распределению. При отсутствии смесителя мод уровень оптического сигнала на выходе волокна в процессе измерения может флюктуировать. Для контроля установившегося модового распределения должен быть использован метод измерения числовой апертуры. Критерием установившегося модового распределения является идентичность распределения излучения в дальней зоне на выходе модового смесителя и измеряемого волокна.

Фильтр мод оболочки должен обеспечивать вывод мод, распространяющихся по оболочке волокна измеряемого оптического кабеля. Для контроля вывода мод оболочки должен быть использован метод измерения интенсивности излучения в ближней зоне. Критерием вывода мод оболочки является отсутствие излучения в оболочке волокна после фильтра мод оболочки.

Приемник излучения должен иметь фоточувствительную площадку, достаточную для регистрации всего конуса излучения, выходящего из оптического волокна. Приемник должен быть чувствительным к излучению во всем спектральном диапазоне, используемом в измерениях. Чувствительность приемника должна быть однородна по всей его площади, а преобразовательная характеристика – линейной или известной.

Регистрирующее устройство должно обеспечивать регистрацию сигнала во всем диапазоне сигналов, поступающих с приемника излучения. Если применяют модуляцию оптического излучения, то система обработки сигнала, поступающего от приемника излучения, должна быть согласована с характеристиками модулятора (например, синхронизована с частотой модуляции сигнала источника излучения). Характеристика регистрирующего устройства должна быть линейной или известной.

Подготовку образцов к измерениям проводят в следующей последовательности:

· оба конца измеряемого кабеля освобождают от защитных покрытий: один входной – на расстоянии не менее 1 м, второй – на расстоянии не менее 0,5 м;

· концы каждого волокна измеряемого кабеля освобождают на длине 10 – 50 мм от первичной и вторичной защитных оболочек;

· торцевые поверхности оптических волокон на обоих концах кабеля обрабатывают так, чтобы они были ровными и перпендикулярными оси волокна и не имели сколов.

На расстоянии (0,5 ± 0,2) м от входного торца измеряемого волокна оптического кабеля последовательно устанавливают смеситель мод и фильтр мод оболочки.

Измеряемое волокно оптического кабеля устанавливают входным торцом в устройство ввода, выходным – вблизи фоточувствительной площадки приемника излучения так, чтобы все излучение с выходного торца попадало на площадку.

С помощью устройства ввода проводят юстировку входного торца измеряемого волокна по максимуму сигнала на выходе приемника излучения. Фиксируют положение входного торца и регистрируют значение сигнала на выходе приемника излучения. При проведении измерения спектрального распределения затухания изменяют длину волны вводимого в оптическое волокно излучения в заданном спектральном диапазоне; при этом регистрируют значение сигнала на выходе волокна во всем спектральном диапазоне.

Не изменяя положения волокна в устройстве ввода, от выходного конца измеряемого волокна обламывают отрезок длиной 0,5 – 3 см. Подготовленный выходной торец вновь устанавливают вблизи фоточувствительной площадки так, чтобы все излучение попадало на площадку приемника. Повторные измерения повторяют не менее 3-х раз. Конкретное число таких измерений определяют в соответствии с требованиями к случайной составляющей погрешности измерений и в соответствии с ГОСТ 8.207-76.

Не изменяя положения волокна в устройстве ввода, обламывают измеряемое оптическое волокно кабеля после фильтра мод оболочки на расстоянии (1±0,2) м от входного торца. Подготавливают выходной торец короткого отрезка оптического волокна и устанавливают его относительно фоточувствительной площадки приемника излучения так, чтобы на нее попадало все излучение с выходного торца. Регистрируют значение сигнала на выходе приемника излучения на фиксированной длине волны источника излучения или в спектральном диапазоне.

Не изменяя положения волокна в устройстве ввода, от выходного торца обламывают отрезок длиной 0,5 – 3 см, подготавливают выходной торец к измерению и вновь устанавливают относительно площадки приемника излучения так, чтобы на нее попадало все излучение с выходного торца, измеряемого волокна. Эти операции также повторяют не менее 3-х раз.

Общее затухание измеряемого оптического кабеля определяют по формуле:

, (10.10.5)
