Измерение переходного затухания

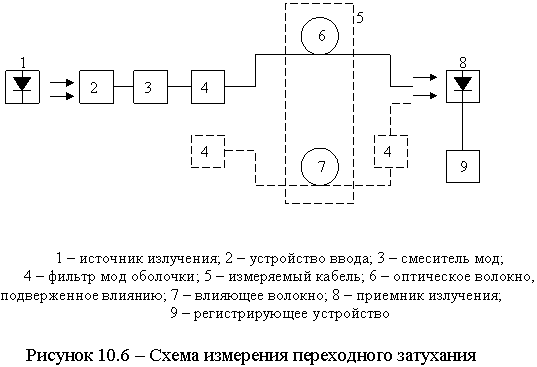

Данное измерение обычно проводится при производстве ВОК, однако, как и в предыдущем случае, может возникнуть необходимость поверочных измерений. Ниже рассматривается основной метод измерения переходного затухания, которое, на дальнем конце ВОЛП представляет собой коэффициент передачи между выходами волокон при вводе оптического излучения в волокно, влияющее на кабель, а на ближнем конце представляет коэффициент передачи между входами, подверженными влиянию ближайших волокон [Д2]. В соответствии с этими определениями измерение переходного затухания осуществляют путем измерения мощности на входе волокна, влияющего на кабель, а также выходах или входах волокон, подверженных такому влиянию по схеме, представленной на рисунке 10.6.

В качестве источника излучения применяют оптические источники с мощностью, достаточной для проведения измерения в заданном динамическом диапазоне. Длина волны источника излучения должна быть указана в стандартах или технических условиях на конкретный оптический кабель.

Требования к устройству ввода, фильтру мод оболочки, смесителю мод и регистрирующему устройству должны соответствовать указанным в методе измерения затухания.

Приемник излучения должен обеспечивать измерения в динамическом диапазоне, заданном в стандартах или технических условиях на оптический кабель.

Порядок измерения в этом случае тот же, что и в рассматриваемых ранее измерениях вносимых потерь. Волокно, подверженное измеряемому влиянию, выбирается из числа волокон, расположенных в непосредственной близости с влияющим волокном.

Процедуру измерения переходного затухания рассмотрим на примере двух оптических волокон, осуществляя следующую последовательность операций:

1. Соединяют входной конец влияющего волокна с источником излучения, а выходной конец – с приемником излучения. С помощью устройства ввода проводят юстировку входного торца влияющего волокна по максимуму сигнала на выходе приемника излучения. Регистрируют значение уровня мощности на выходе влияющего волокна измеряемого кабеля.

2. Выходной конец влияющего волокна отсоединяют от приемника излучения и соединяют с ним входной (выходной) конец, подверженного влиянию. Регистрируют показания, соответствующие уровню мощности на входе (выходе) волокна, подверженного влиянию.

3. Не изменяя положения влияющего волокна, в устройстве ввода обрывают влияющее волокно на расстоянии (1±0,2) м от входного торца. Выходной торец короткого отрезка волокна подготавливают в соответствии с требованиями, указанными в п. 1.10.10.10.

4. Выходной конец короткого отрезка волокна устанавливают относительно площадки приемника излучения так, чтобы на него попало все излучение с выходного торца. Регистрируют показания, соответствующие уровню мощности, введенной во влияющее волокно.

Переходное затухание на ближнем и дальнем концах оптического кабеля определяют по формулам:

, (10.10.12а)

, (10.10.12б)

где , и - соответственно, значения уровня мощности на входе влияющего волокна, а также входе и выходе волокна, подверженного влиянию.

Для измерения переходного затухания средства измерения оптической мощности должны иметь высокую чувствительность и позволять измерять оптическую мощность уровнем порядка – 90 дБм и ниже. В случае отсутствия таких средств, фиксируют реальный динамический диапазон измерений, как [9]

, (10.10.13)

где - динамический диапазон, дБм;

и - соответственно, уровень мощности на входе влияющего волокна или канала и минимально измеренный уровень мощности, дБм.

В некоторых случаях измерение переходного затухания может быть выполнено с помощью анализатора оптического спектра, позволяющего установить также спектральную плотность измеренного сигнала [9].
