Метод основан на последовательном измерении мощности оптического излучения на выходе измеряемого волокна оптического кабеля и на выходе вспомогательного волокна, армированного оптическим соединителем.
Метод применяют для измерения затухания оптических кабелей, оптические волокна которых армированы оптическими соединителями.

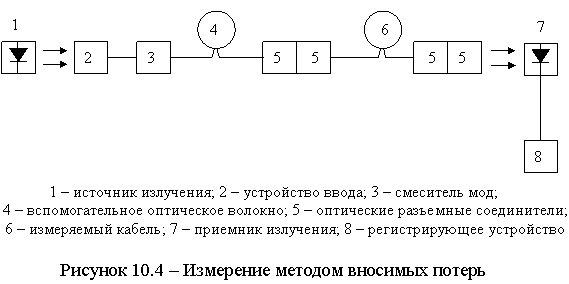

Измерения проводят на установке, схема которой указана на рисунке 10.4
Требования к источнику излучения, устройству ввода, смесителю мод, приемнику излучения и регистрирующему устройству должны соответствовать требованиям, указанным в методе обрыва.
Оптические соединители, которыми армированы волокна измеряемого кабеля и вспомогательное оптическое волокно, должны иметь известный уровень потерь при соединении, указанный в стандартах или технических условиях.
С помощью устройства 8 регистрируют значение уровня мощности на фиксированной длине (при измерении спектральной зависимости затухания изменяют длину волны вводимого в волокно оптического излучения в заданном спектральном диапазоне, при этом регистрируют значение уровня мощности на выходе измеряемого волокна оптического кабеля во всем спектральном диапазоне). В целях уменьшения случайной составляющей погрешности, измерения повторяют не менее 3-х раз.
Вынимают измеряемое волокно оптического кабеля. Сочленяют соединитель вспомогательного волокна с соединителем приемника излучения и регистрируют значение уровня мощности на выходе вспомогательного волокна. Эти измерения тоже повторяют не менее 3-х раз.
Затухание измеряемого оптического кабеля определяют по формуле:
, (10.10.7)
где
- затухание оптического кабеля, дБ;
и
- значения сигналов, соответствующие уровню мощности на выходе вспомогательного и измеряемого оптического кабеля;
- среднее значение потерь в оптическом соединителе, дБ;
- длина волны, на которой проведены измерения, мкм.
Коэффициент затухания измеряемого оптического кабеля определяется по формуле:
, (10.10.8)
где
- коэффициент затухания оптического кабеля, дБ;
- длина оптического кабеля, км.
