Измерение приращения затухания при воздействии внешних факторов

Данное измерение обычно при производстве ВОК или в случае возникновения сбоев при инсталляции, или эксплуатации ВОЛП, чтобы удостовериться, что они не вызваны приращением затухания от воздействия внешних факторов. Кроме этого эти измерения могут проводиться и в исследовательских целях. Приращения затухания ВОК может возникнуть от таких внешних воздействий, как растяжение и изгиб, изменение температуры окружающей среды и других.

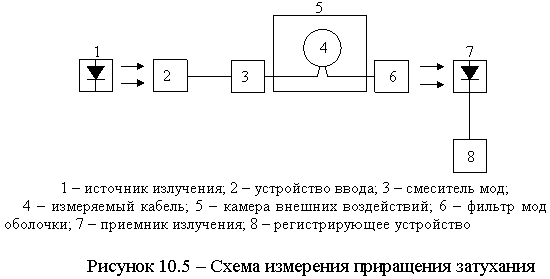

Измерения проводят на установке, схема которой представлена на рисунке 10.5

Требования к источнику и приемнику излучения, устройству ввода, смесителю мод, фильтру мод оболочки и регистрирующему устройству должны соответствовать указанным в методе измерения затухания.

Источник и приемник излучения должны иметь повышенную долговременную стабильность, обеспечивающую измерения с необходимой точностью.

Измерения проводят при расположении волокна в устройстве, создающем необходимые внешние воздействия, в следующей последовательности [Д2]:

· образец измеряемого кабеля помещают в камеру внешних воздействий и выводят из установки оба конца измеряемого кабеля на длину, необходимую для подключения к источнику и приемнику излучения;

· регистрируют мощность оптического излучения на выходе волокна измеряемого ВОК до внешнего воздействия;

· дискретно, с необходимым шагом изменения, увеличивают внешний воздействующий фактор и фиксируют показания измерителя мощности на выходе волокна;

· на каждом шаге изменения выдерживают ВОК под действием внешнего фактора в течение времени, установленного соответствующим стандартом или ТУ, определяют изменение мощности оптического излучения в зависимости от внешнего воздействия;

· прерывают внешнее воздействие и определяют значение мощности оптического излучения на выходе волокна непосредственно после его воздействия, а также через заданное время.

Приращение затухания определяют по формулам:

, (10.10.9)
