Принцип действия. Частотноцифровая измерительная головка УИП-8

Частотноцифровая измерительная головка УИП-8

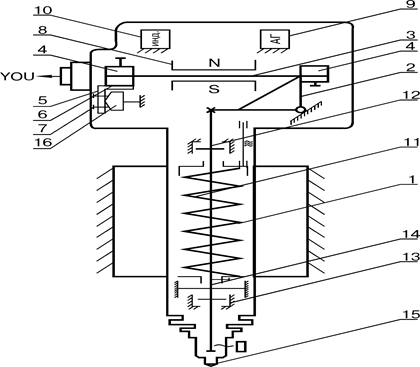

Рис. 2. Частотно-цифровая измерительная головка УИП-8

1 -измерительный стержень

2 - рычаг

3 - плоская струна (длина не больше 15мм)

4- зажимы

5 - держатель, состоящий из магнитопровода

6 - основание

7 – штифты

8 – постоянный магнит

9 - автогенератор

10 – плата индикатора с четырехзначным табло

11 – винтовая пружина

12 – винт (регулирует измерительное усилие при изготовлении микрокатора)

13 – ограничители хода

14 – плоская пружина, на котрой подвешен измерительный стержень 1

15 – наконечник

16 – винты

Наконечник 15 контактирует с поверхностью измеряемой детали и смещается вместе с измерительным стержнем 1, который подвешен на плоской пружине 14 и рычаг 2.

Когда стержень 1 перемещается, рычаг 2 поворачивается, его верхний конец растягивает струну 3 в осевом направлении.

Концы струны 3 закреплены между двумя плоскостями зажима 4.

Изменение силы натяжения струны вызывает изменения частоты ее собственных поперечных колебаний. А т.к. струна, проходя через поле магнита 8 включается в мостовую схему автогенератора 9, усилителя с положительной обратной связью, то сигнал со струны подается на вход усилителя, а с выхода усилителя, через канал положительной обратной связи, сигнал поступает обратно на струну, обеспечивая режим незатухающих синусоидальных колебаний.

Измерительная головка имеет посадочный размер 28 мм

Диапазон измерений от 50 мкм.

Погрешность не превышает 0,25 мкм
