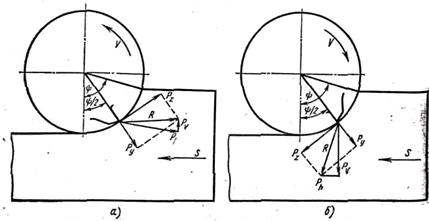

Рве. 47. Составляющие силы резания при цилиндрическом фрезеровании
Для прямозубой цилиндрической фрезы (рис. 47) равнодействующую силу резания Р всех одновременно режущих зубьев фрезы можно разложить «на окружную составляющую Рz, направленную по касательной к траектории движения точки на лезвии фрезы (перпендикулярно радиусу), и радиальную составляющую Ру, направленную по радиусам.
Равнодействующую силу R по правилу параллелограмма можно разложить на две взаимно перпендикулярные составляющие: горизонтальную и вертикальную.
Окружная составляющая сила резания Рz оказывает влияние на мощность резания. Горизонтальная составляющая силы резания Рh воздействует на механизм подачи стола фрезерного станка. Вертикальная составляющая силы резания Рv стремится отжать стол при фрезеровании против подачи (рис. 47, д), а при фрезеровании по подаче (рис. 47, б) — прижать стол к направляющим.
Мощность (Вт), необходимая для осуществления процесса резания, равна произведению окружной составляющей силы резания Pz на скорость резания:
