Зенкерование и развертывание

Рис. 51. Передний и задний углы сверла

(в точках режущей кромки, близко расположенных к оси сверла), а также угла заострения зуба вдоль оси всей длины режущей кромки, задний угол делается: на периферии 8—14°, а у се­редины 20—27°, задний угол на лен­точках сверла равен 0°.

Кроме переднего и заднего углов сверло характеризуется углом на­клона винтовой канавки , углом наклона поперечной кромки , углом при вершине 2, углом обратной конус­ности (рис. 50). =18—30°, =55°, =2—3°, у сверл из инстру­ментальной стали 2=60—140°.

Виды подточек и различные формы заточки показаны на рис. 52.

Рис. 52. Элементы подточки спиральных сверл

Элементы режима резания (рис.53). Как уже указывалось, скорость резания в различных точках режущей кромки различна и изменяется от нуля в центре до максимальной на пе­риферии сверла. При расчетах режимов резания принимается наибольшая скорость резания на периферии (в м/мин)

где D— диаметр сверла, мм; n —час­тота вращения сверла, об/мин; — коэффициент, равный 3,14.

Рис. 53. Элементы резания: а — при сверлении, 6 — при рассверливании

Подачей при сверлении s (мм/об) называется величина переме­щения сверла вдоль оси за один обо­рот сверла или за один оборот заго­товки, если заготовка вращается, а сверло только перемещается. У сверла две главные режущие кром­ки. Подача, приходящаяся на каждую кромку,

Минутная подача (мм/мин)

s_м = sn.

Толщина среза а, измерен­ная в направлении, перпендикулярном режущей кромке:

Ширина среза b измеряется в направлении вдоль режущей кромки и равняется ее длине:

Силы, действующие на сверло. При сверлении отверстий материал оказы­вает сопротивление снятию стружки. В процессе резания на режущий инст­румент действует сила, которая пре­одолевает силу сопротивления мате­риала, а на шпиндель станка действу­ет крутящий момент (см. рис. 48).

Разложим равнодействующую силу сопротивления на каждой режущей кромке на составляющие силы в трех взаимно перпендикулярных направле­ниях: Р_Z, P_B, Р_Г (см. рис. 48). Гори­зонтальные (радиальные) силы Р_Г. действующие на обеих режущих кром­ках, взаимно уравновешиваются вслед­ствие симметрии спирального сверла. При несимметричности заточки длина режущих кромок неодинакова и ради­альная сила не будет равна нулю, в ре­зультате происходит отжим сперла и разбивание отверстия. Силы Р_В на­правленные вверх, препятствуют про­никновению сверла в глубину обраба­тываемой детали. В этом же направ­лении действуют силы р₁ поперечной кромки. Кроме того, продвижению сверла препятствуют силы трения на ленточках сверла (трение об обрабо­танную поверхность отверстия) и силы трения от сходящей стружки Р_Т. Сум­марная сила от указанных сил сопро­тивления в осевом направлении свер­ла называется осевой силой Р или уси­лием подачи:

Р=(2Р_В+Р₁+Р_Т).

Силы сопротивления Р_В, возникаю­щие на режущих кромках и мешающие проникновению сверла, составляют 40 % от силы Р; силы сопротивления Р₁, возникающие на поперечной кром­ке, составляют 57 % и силы трения Р_Т — около 3 %.

Суммарный момент сил сопротивления

Рис. 54. Виды сверл: а, б — спиральные, в —с прямыми канавками, г — перовое, д — ружейное, е — однокромочное с внутренним отводом стружки, ж – двухкромочное, з – для кольцевого сверления, и – центровочное, к – шнековые.

резанию М складывается из момента от сил Р_z, момента от сил скоб­ления и трения на поперечной кромке М_ПК, момента от сил трения на ленточках М_Л и момента от сил трения струж­ки о сверло и обработанную поверхность отверстия М_С, т. е. М=М_СР+М_ПК+М_Л+Мс.

По силе Р и моменту М рассчитывает­ся необходимая мощность сверлильно­го станка.

Износ и стойкость сверл. Износ сверл происходит по задней поверхно­сти, ленточкам и уголкам, а иногда и передней поверхности сверл, с твердо­сплавными пластинками — по уголкам и ленточке.

Стойкость сверла зависит от мате­риала обрабатываемой детали и инст­румента, от качества инструмента, от режимов резания, применяемой СОЖ и др.

Типы сверл и их устройство. Свер­ло является инструментом, с помощью которого получают отверстия или увеличивают диаметр ранее просверлен­ного отверстия.

На рис. 54 показаны различные ти­пы сверл: перовые (рис. 54, г), двухкромочные (рис. 54, ж), спиральные (рис. 54,а и б), ружейное (рис. 54, д), для кольцевого сверления (рис. 54, з), центровочные (рис. 54, и), шнековые (рис. 54, к).

Перовое сверло представляет собой круглый стержень, на конце которого находится плоская лопатка, имеющая режущие кромки, наклоненные друг к другу под углом 120°. Перовые сверла обладают недостаточной жесткостью. Недостатком однокромочного сверла является необходимость иметь на­правляющую втулку, а также ограни­ченное пространство для отвода стружки.

Спиральное сверло получило наи­большее распространение в промыш­ленности. Его устройство описано вы­ше (см. рис. 50). Остальные типы сверл имеют специальное назначение.

Шнековые сверла дают возмож­ность получать отверстия глубиной до 40 диаметров за один рабочий ход без периодических выводов для удаления стружки. Они позволяют работать на более высоких скоростях резания, что в сочетании с сокращением вспомога­тельного времени (отсутствие проме­жуточных выводов сверла) дает повы­шение производительности в 2—3 раза по сравнению с работой удлиненными стандартными сверлами.

Сверла, оснащенные твердым спла­вом. Сверла, оснащенные пластинка­ми из твердого сплава, обладают боль­шой стойкостью, позволяют работать на высоких скоростях, дают высокое качество обработанной поверхности и обеспечивают высокую производи­тельность. Ими можно обрабатывать детали из чугуна, закаленной стали, стекла, мрамора, пластмасс и др. Осо­бенно эффективно применение твердо­сплавных пластинок при сверлении чугунов и рассверливании чугунов и сталей.

Твердосплавные сверла имеют пе­редний угол у =0—7°; задний угол а =8-16°, угол 2=118—150°. На рис. 55 показаны несколько типов твердо­сплавных сверл. Сверло конструкции Института твердых сплавов (рис. 55, а) сделано со стальным хвостовиком. Сверло ВНИИ (рис. 55,6) сделано целиком из твердого сплава. Твердосплавный монолитный инструмент не­больших размеров (сверла, метчики, развертки до 6 мм) изготовляется из твердосплавных стержней шлифова­нием. Монолитные сверла изготовля­ется из сплавов ВК6М, ВК8М и ВК10М. Они предназначены для обра­ботки тугоплавких металлов — воль­фрама, бериллия, титановых и молиб­деновых сплавов, высокопрочных чу­гунов, нержавеющих, хромоникелевых, жаропрочных сталей и сплавов. Стои­мость монолитных твердосплавных сверл в 10 раз дороже, чем стоимость сверл из быстрорежущих сталей.

Рис. 55. Сверла из твердого сплава: а — со стальным хвостовиком, б — изготовленное по методу ВНИИ, в —с косыми канавками, ос­нащенное твердым сплавом, г —спиральное, ос­нащенное пластинойиз твердого сплава, д—с прямыми канавкамии твердосплавной пластинкой

Сверла с косыми канавками (рис. 55, в) состоят из державки, в паз ко­торой впаяна пластинка из сплава ВК8..Такие сверла применяются для сверления неглубоких отверстий. Свер­ла с винтовыми канавками (рис. 55, а) применяют для сверления деталей из вязких и хрупких металлов на высо­ких режимах работы. На рис. 55, д по­казано сверло с прямыми канавками московского завода «Фрезер», предна­значенное для сверления деталей из чугуна и хрупких материалов глуби­ной (2—3)D. При обработке сталей ре­комендуется применять твердый сплав Т15К6, при обработке чугунов — сплав ВК8. При обработке твердо­сплавными сверлами необходимо вы­держивать симметричность заточки сверл.

Сверла с поворотными неперетачи­ваемыми твердосплавными пластинка­ми. На рис. 56 показано сверло с дву­мя треугольными неперетачиваемыми твердосплавными пластинками. Плас­тинки 1 и 2 расположены в двух прямоугольных канавках 6 в специаль­ных гнездах 3 и закреплены болтами 7. Пластинки расположены так, что их режущие кромки образуют взаимно пе­рекрывающие поверхности резания. Пластинки являются как бы токарны­ми резцами, укрепленными в державке 4, вставленной во втулку 5. Процесс

Рис. 56. Сверло с поворотны­ми неперетачиваемыми пластинками

резания этим сверлом переходит в про­цесс точения, выполняемый двумя рез­цами, позволяя использовать рабочие качества и простоту современных то­карных резцов. Форма пластинок и их расположение означают, что сверло не нуждается в предварительной подго­товке отверстия. Это сверло позволяет сверлить в обоих направлениях, выво­дить и вводить сверло вновь. Сверло предназначено для отверстий от 18 до 56 мм и глубиной до двух диаметров сверла. При использовании пластинок с двойным покрытием можно работать с подачами, значительно превосходя­щими (до 5 раз) подачи, применяемые при работе спиральными сверлами, по­лучая то же качество обработанной по­верхности.

Применение сверл с неперетачивае­мыми поворотными пластинками пре­вращают операцию сверления из мед­ленной в быструю и дешевую. Учиты­вая, что операция сверления неглубо­ких отверстий в станках с ЧПУ, агрегатных станках и автоматических линиях является обычной и распрост­раненной, технология обработки с ис­пользованием сверл с неперетачивае­мыми поворотными пластинками будет прогрессивной.

Для сверления глубоких отверстий применяют длинные сверла с непере­тачиваемыми поворотными пластинка­ми типа «Эжектор» (рис.57), имеющими автономное устройство подачи СОЖ и удаления стружки. Сверло глубокого сверления 2 работает в паре со сверлом1. Операция сверления выполняется в два рабочих хода.

Рис. 57. Сверло для глубоких отверстий с пластинками типа «Эжектор»

Снача­ла сверлится неглубокое отверстие сверлом 1. Затем сверлом 2 произво­дится окончательное сверление глубо­кого отверстия.

Процесс зенкерования осуществляется зенкером. Операция зенкерования более точная, чем сверление. Сверлением достигается 11—12-й квалитеты и шероховатость поверхности R_z 20 мкм, а зенкерованием — 9—11-й квалитеты и шероховатость поверхно­сти Ra 2,5мкм.

Развертывание является операцией более точной, чем сверление и зенкерование. Развертыванием достигается 6—9-й квалитеты и шероховатость поверхности Ra 1,25—0,25 мкм.

Операция зенкерования подобна рассверливанию. На рис. 58 показана конструкция зенкера. Зенкер состоит из рабочей части 1, шейки 2 и хвостовика 3. Рабочая часть состоит из режущей части l₁ и калибрующей l₂. Режущая (заборная) часть наклонена к оси под главным углом в плане и выполняет резание. Обычно при обработке стали =60°, для чугуна — 45—60°. Для зенкеров, оснащенных твердосплавными пластинками, =60—75°. Угол наклона винтовой канавки = 10—30°, при обработке чугуна >0.

На рис. 58 показаны зенкеры различной конструкции, применяемые при работе на агрегатных станках и автоматических линиях.

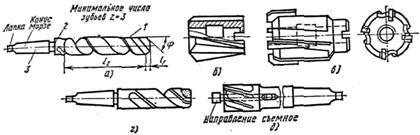

Рис. 58. Зенкеры: а —цельный с коническим хвостовиком, б—насадной цельный, в —насадной с наборными ножками, г —оснащенный твердосплавной пластинкой, д —c направлением для цилиндрических углублений

Зенкеры с кониче­ским хвостовиком (рис. 58,а) с мини­мальным количеством зубьев z<3, диаметром 10 мм и выше применяются для окончательной обработки и под развертывание. Зенкеры насадные и со вставными ножами (рис. 58, б и в) применяются для обработки отверстий.

Зенкеры изготовляются из быстро­режущих сталей Р18 и Р9 и твердо­сплавных материалов Т15К6, применяемых при обработке сталей, и ВК8, ВК6 и ВК4—при обработке чугунов.

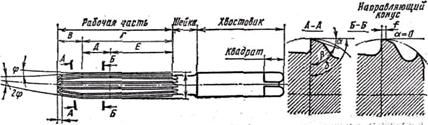

Процесс развертывания является чистовой операцией для получения точных отверстий. Резание осуществ­ляется разверткой. Как указы­валось, развертывание более точная операция, чем сверление и зенкерование. Развертка во многом напоминает зенкер, основное ее отличие от зенкера в том, что она снимает значительно меньший припуск и имеет большое чис­ло зубьев — от 6 до 12. Развертка со­стоит из рабочей части и хвостовика (рис. 59). Рабочая часть в свою очередь состоит из режущей части В и ка­либрующей Г. Режущая часть наклонена к оси под главным углом в плане и выполняет основную работу резания. Угол конуса режущей (за­борной) части составляет 2.

Рис. 69. Развертка

Калибрующая часть развертки со­стоит из двух участков: цилиндриче­ского Д и конического Е, так называе­мого обратного конуса. Обратный ко­нус делается для уменьшения трения инструмента об обработанную поверх­ность и увеличения диаметра отвер­стия. Передний угол развертки у ра­вен 0—10° (0° принимается для чис­товых работ и при резании хрупких металлов). Задний угол а на режущей части развертки делается 6—15° (боль­шие значения для малых диаметров). Задний угол на калибрующей части равен нулю, так как имеется цилинд­рическая ленточка.

Главный угол в плане у машин­ных разверток (из инструментальных сталей) при обработке вязких сталей равен 15°, при обработке чугунов 5°. При развертывании глухих и сквозных отверстий 9-го квалитета и грубее =45—60°. У разверток, оснащенных пластинками твердых сплавов, =30-45°.

На рис. 60, 61 показаны различные типы разверток. По своей конструкции развертки делятся на ручные и машинные, цилиндрические и конические, насадные и цельные.
