Принцип действия продольной дифференциальной защиты

ДИФФЕРЕНЦИАЛЬНАЯ ЗАЩИТА ЛИНИЙ

Лекция 9

9.1. Принцип действия продольной дифференциальной защиты

9.2. Общие принципы выполнения продольной дифференциальной защиты линии

9.3. Дифференциальные реле с торможением

Для отключения КЗ в пределах всей защищаемой ЛЭП без выдержки времени служат дифференциальные РЗ, которые подразделяются на продольные и поперечные.

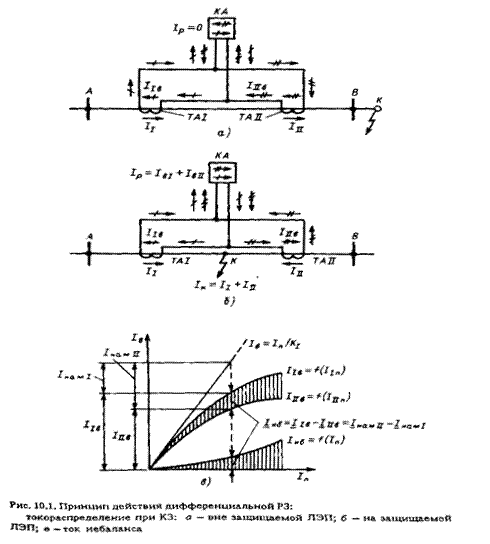

Принцип действия продольных дифференциальных РЗ основан на сравнении значения и фазы токов в начале и конце защищаемой ЛЭП. Как видно из рис.10.1, а, при внешнем КЗ (в точке К)токи I Iи I IIна концах ЛЭП АВ направлены водну сторону и равны по значению, а при КЗ на защищаемой ЛЭП (рис.10.1, б) они направлены в разные стороны и, как правило, не равны друг другу. Следовательно, сопоставляя значение и фазу токов I Iи I II, можно определять, где возникло КЗ – на защищаемой ЛЭП или за ее пределами. Такое сравнение токов по значению и фазе осуществляется в реагирующем органе (реле тока). Для этой цели вторичные обмотки ТТ TAI и ТАII,установленных по концам защищаемой ЛЭП и имеющих одинаковые коэффициенты трансформации, при помощи соединительного кабеля подключаются к дифференциальному реле КА (реагирующему органу) таким образом, чтобы при внешнем КЗ ток в реле был равен разности токов I Ib и I IIb, а при КЗ на ЛЭП их сумме I Ib + I IIb. В нашей стране применяется схема дифференциальной РЗ с циркулирующими токами, основанная на сравнении вторичных токов (рис.10.1). Реагирующий орган – токовое реле КА включается параллельно вторичным обмоткам ТТ. При таком включении в случае внешнего КЗ токи I Ib и I IIb замыкаются через обмотку КА и проходят по ней в противоположном направлении (рис.10.1, а). Ток в реле равен разности токов:

(10.1)

При равенстве коэффициентов трансформации и отсутствии погрешностей в работе ТТ вторичные токи I Ib = I IIb, поступающие в обмотку реле, балансируются, ток I Ib = I IIb, и реле не срабатывает.

Таким образом, по принципу действия дифференциальная РЗ не реагирует на внешние КЗ, токи нагрузки и качания, поэтому она выполняется без выдержки времени и не должна отстраиваться от токов нагрузки и качаний. В действительности же (см. §3.1 и 3.2) ТТ работают с погрешностью. Вследствие этого в указанных режимах в реле появляется ток небаланса: (10.2)

Для исключения неселективной работы при внешних КЗ I с.з дифференциальной РЗ должен превышать максимальное значение тока небаланса: (10.3)

При КЗ на защищаемой ЛЭП (рис.10.1, б) первичные токи I Ib и I IIb направлены от шин подстанций в ЛЭП (к месту КЗ). При этом вторичные токи I Ib и I IIb суммируются в обмотке реле:(10.4) где I к – полный ток КЗ, равный сумме токов I Ib и I IIb, притекающих к месту повреждения (к точке К).


Под влиянием этого тока РЗ срабатывает. Выражение (10.4) показывает, что дифференциальная РЗ реагирует на полный ток КЗ в месте повреждения, и поэтому в сети с двусторонним питанием она обладает большей чувствительностью, чем токовые РЗ, реагирующие на ток, проходящий только по одному концу ЛЭП. Зона действия РЗ охватывает участок ЛЭП, расположенный между ТТ, к которым подключено токовое реле.
