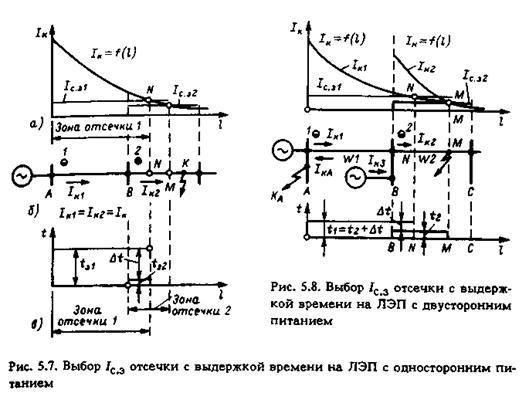

Мгновенная отсечка защищает только часть ЛЭП; чтобы выполнить РЗ всей ЛЭП с минимальным временем действия, применяется отсечка с выдержкой времени (см. рис.5.2, б). Зона и время действия такой отсечки 1 (рис.5.7, а, б)согласуются с зоной и временем действия мгновенной отсечки 2 так, чтобы была обеспечена селективность.
Для выполнения этих условий время действия РЗ t з1 отсечки 1 выбирается на ступень Δ t больше t з2отсечки 2:
(5.5)
В зависимости от точности реле времени отсечки 1 t 3= 0,3÷0,6 с. Зона действия отсечки 1 должна быть короче зоны работы отсечки 2 (рис.5.7, в).
В сети с односторонним питанием согласование зон действия РЗ 1 и 2 обеспечивается при выполнении условия
(5.6)
где k отс = 1,1 ÷1,2. Зона действия отсечки 1 (AN на рис.5.7, а) находится графически.
В сети с двусторонним питанием токи I К1 и I К2, проходящие через отсечки 1 и 2, неодинаковы (рис.5.8): I К2 > I К1. С учетом этого согласование зон действия отсечек 1 и 2 выполняется обычно графическим способом. Для этой цели (рис.5.8) строится зависимость I К1 и I К2от расстояния l до точки КЗ.
|
|
|
По пересечению прямой I с.з2 с кривой I К2(точка М) определяется конец зоны действия отсечки 2. От точки М необходимо отстроить отсечку 1. Для этого по кривой I К1 находится ток I к1М, проходящий в РЗ 1 при КЗ в конце зоны отсечки 2 (точка М).
В соответствии с условием (5.2):
(5.6а)
Расчет ведется при максимальном I К1 и минимальном I К2 значениях. Ток I c.з должен быть также отстроен от I кА при КЗ на шинах подстанции А. Зона действия отсечки определяется по точке пересечения I с.з1 и I К1. Схемы отсечки с выдержкой времени выполняются так же, как и схемы МТЗ с независимой характеристикой (4.2).
Токовые отсечки являются самой простой РЗ. Быстрота действия в сочетании с простотой схемы составляет важное преимущество этих РЗ. Недостатками отсечек являются: неполный охват защищаемой ЛЭП и непостоянство зоны действия в связи с изменением режима энергосистемы.

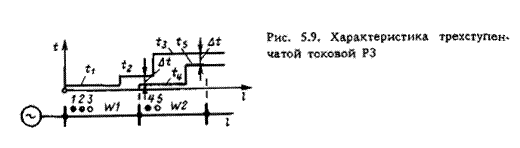

Сочетая МТЗ 1 с мгновенной отсечкой 3 иотсечкой с выдержкой времени 2, можно получить трехступенчатую МТЗ, обеспечивающую быстрое отключение повреждений на защищаемой линии W1 и резервирующую РЗ 4 и 5 следующего участка. Характеристика времени действия трехступенчатой МТЗ показана на рис.5.9.
