Лекция 10
10.1. Принцип действия и виды поперечных дифференциальных защит параллельных линий
10.2. Токовая поперечная дифференциальная защита
10.2.1. Принципы действия защиты
10.2.2. Мертвая зона защиты
10.2.3. Схема защиты
10.3. Оценка направленных поперечных дифференциальных защит

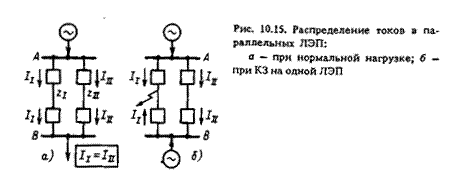

Поперечные дифференциальные РЗ применяются на параллельных ЛЭП, имеющих одинаковое сопротивление, и основаны на сравнении значений и фаз токов, протекающих по обеим ЛЭП. Благодаря равенству сопротивлений ЛЭП в нормальном режиме и при внешнем КЗ токи в них равны по значению и фазе (I I = I II) (рис.10.15). В случае КЗ на одной из ЛЭП равенство токов нарушается. На питающем конце ЛЭП А токи I I и I II совпадают по фазе, но различаются по значению, а на приемном В – противоположны по фазе, что следует из токораспределения, приведенного на рис.10,15 б. Таким образом, нарушение равенства токов в параллельных ЛЭП по значению или фазе является признаком повреждения одной из них. Поперечные дифференциальные РЗ применяются двух видов: на параллельных ЛЭП, включенных под один общий выключатель – токовая поперечная дифференциальная РЗ; на параллельных ЛЭП с самостоятельными выключателями – направленная поперечная дифференциальная РЗ [2].
 |
