Необходимость направленной защиты в сетях с двусторонним питанием


ТОКОВАЯ НАПРАВЛЕННАЯ ЗАЩИТА

Лекция 8

8.1. Необходимость направленной защиты в сетях с двусторонним питанием

8.2. Функциональная схема и принцип действия токовой направленной защиты

8.3. Схемы направленной максимальной токовой

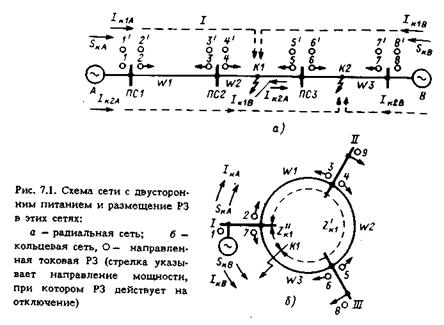

Направленной называется РЗ, действующая только при определенном направлении (знаке) мощности КЗ SK. Необходимость в применении направленных РЗ возникает в сетях с двусторонним питанием (рис.7.1, а) и в кольцевых сетях с одним источником питания (рис.7.1, б). При двустороннем питании места КЗ для ликвидации повреждения РЗ должна устанавливаться с обеих сторон защищаемой ЛЭП, как показано на рис.7.1.

Самым простым способом РЗ от КЗ, как и в сетях с односторонним питанием, может служить защита, реагирующая на возникновение тока КЗ. Однако простая МТЗ, реагирующая только на значение тока (рассмотренная выше), в подобных сетях не может обеспечить селективного отключения повреждения. Для селективного действия ее необходимо дополнить реле направления, реагирующим на знак мощности, протекающей по защищаемому присоединению.

Действительно, предположим, что в сети на рис.7.1, а на всех ЛЭП установлены МТЗ, и рассмотрим действие одной из них – например 5'. При КЗ в точке К1 выдержка времени защиты 5' должна быть меньше времени действия РЗ 6', 7' и 8',т.е. t5' < t6', t7'и t8',.Вслучае же КЗ в точке К2 МТЗ 5' должна действовать медленнее РЗ 6' (t5'>t6'). Одновременное выполнение обоих требований невозможно. Так, при выполнении первого требования (т.е. при t5' < t6')МТЗ 5' будет действовать неселективно при КЗ на W3. Эту неселективность можно устранить, заменив МТЗ 5' направленной защитой 5, действующей только при направлении мощности КЗ от шин в ЛЭП. При этом РЗ 5 не будет действовать при КЗ на W3, так как в этом случае мощность КЗ будет направлена из линии к шинам и поэтому второе требование (t5'>t6') отпадает. При аналогичном выполнении всех остальных МТЗ сети селективное отключение повреждений становится возможным при выборе выдержек времени P3, действующих в одном направлении, по ступенчатому принципу. Исходя из сказанного, можно сформулировать следующие принципы выполнения селективной РЗ в сетях с двусторонним питанием:




1) защита должна устанавливаться с обеих сторон каждой ЛЭП и действовать на отключение при появлении тока КЗ, если мощность направлена от шин в линию (рис.7.1);

2) выдержки времени на РЗ, работающих при одном направлении мощности (от генератора А или генератора В),должны согласовываться по ступенчатому принципу, нарастая по направлению к источнику питания: у РЗ, действующих от тока источника А, выдержка времени t6 < t4 < t2; у РЗ, действующих от тока источника В, t3<t5<t7.
