Общие принципы выполнения продольной дифференциальной защиты линии

В основе всех схем дифференциальных РЗ лежат общие принципы, учитывающие особенности работы этих РЗ на ЛЭП.

1. Трансформаторы тока дифференциальной РЗ, устанавливаемые на концах защищаемой ЛЭП, находятся на значительном расстоянии друг от друга. Поэтому связывающие их соединительные провода имеют большое сопротивление, во много раз превышающее предельно допустимые нагрузки ТТ. Например, медный соединительный провод сечением 1,5 мм на ЛЭП длиной 10 км имеет R = 130 Ом, в то время как допустимая нагрузка ТТ составляет 1-3 Ом (25-75 В•А).

Для снижения нагрузки на ТТ до допустимых значений применяются понизительные промежуточные трансформаторы тока TL (рис.10.6, б). Они уменьшают значение тока в соединительных проводах в К TL, раз и снижают благодаря этому нагрузку соединительных проводов, приведенную к зажимам основных ТТ в К 2TL раз, поскольку нагрузка ТТ пропорциональна I 2в R. Выполняя промежуточные ТТ насыщающимися, можно снизить нагрузку на ТТ за счет ограничения тока в соединительных проводах при работе промежуточных ТТ в области насыщения, когда его вторичный ток остается практически неизменным при увеличении первичного тока сверх I т.нас. Поведение РЗ после глубокого насыщения зависит только от фаз сравниваемых токов в начале и конце ЛЭП, которые при внешнем КЗ отличаются незначительно.

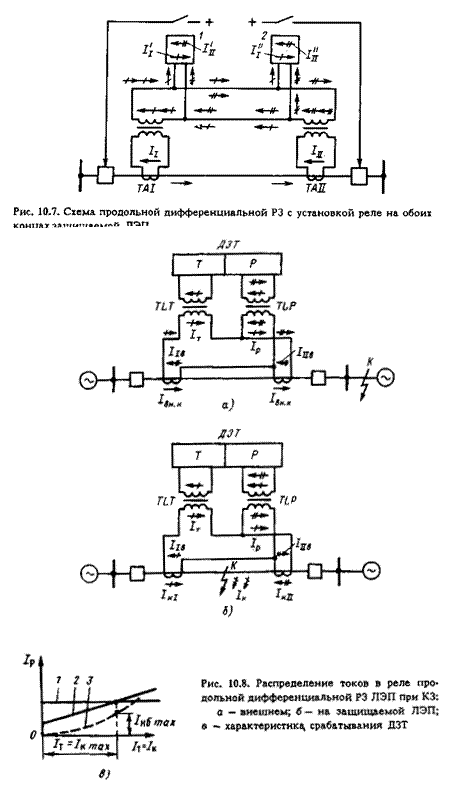

2. Дифференциальная РЗ должна воздействовать на отключение выключателей на обоих концах защищаемой ЛЭП. Для осуществления этого устанавливаются два дифференциальных реле 1 и 2 – по одному на каждом конце ЛЭП (рис.10.7). Каждое из этих реле действует на свой выключатель. Введение в схему второго, параллельно включенного реле вносит следующие изменения в условия работы РЗ:

а) ток, поступающий от TAI и ТАII, распределяется между ближним и дальним реле обратно пропорционально сопротивлениям их цепей (рис.10.7). В контуре дальнего реле участвуют соединительные провода, а поэтому ток, направляющийся в дальнее реле, меньше, чем ток, поступающий в реле, расположенное вблизи данных ТТ. В результате этого токи, поступающие в реле, не балансируются, и поэтому при внешнем КЗ даже при работе ТТ без погрешностей в реле 1 появляется дополнительный ток небаланса , а в реле 2 . Значение I' нб пропорционально току КЗ, для уменьшения его необходимо уменьшать сопротивление соединительных проводов Z пр. У каждой РЗ в зависимости от ее чувствительности имеется предельно допустимое значение Z пр. При превышении его РЗ работает неправильно от возросших I' нб.

б) при КЗ в зоне и схеме с одним реле в последнее поступает сумма токов ТТ ,а в схеме с двумя реле в каждое из них попадает только часть вторичного тока от TAI и TAII. Если сопротивление проводов равно нулю, то ток в каждом из двух реле I p = I I/2 + I II/2 = I к/2, т.е. в 2 раза меньше, чем в схеме с одним реле. Вследствие этого чувствительность РЗ уменьшается.

3. Токи небаланса в дифференциальных РЗ ЛЭП при внешних КЗ могут достигать значительных величин. Для отстройки от I нб получили распространение дифференциальные реле с торможением.
