Токовая поперечная дифференциальная защита
Токовая поперечная дифференциальная РЗ предназначена для параллельных ЛЭП с общим выключателем. При одностороннем питании параллельных ЛЭП РЗ устанавливается только со стороны источника питания, а в сети с двусторонним питанием – с обеих сторон параллельных ЛЭП.

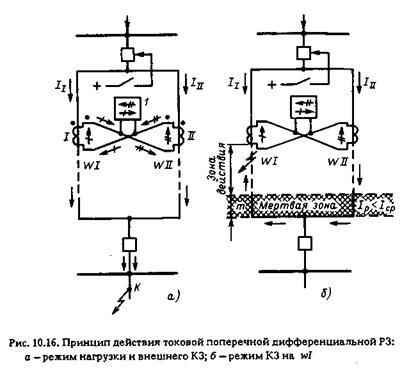

Схема РЗ для одной фазы изображена на рис.10.16. На одноименных фазах каждой ЛЭП устанавливаются ТТ с одинаковым коэффициентом трансформации КI I = КI II= KI. Вторичные обмотки трансформаторов тока I и II соединяются разноименными зажимами по схеме с циркуляцией токов в соединительных проводах, и параллельно к ним включается обмотка токового реле 1. Из токораспределения, приведенного на рис.10.16 для нормального режима, внешнего КЗ и качаний, видно, что ток вреле
(10.20)
В этих режимах I I = I II,поэтому при отсутствии погрешностей ТТ I р = 0, и РЗ не работает. Следовательно, по своему принципу действия рассматриваемая РЗ не реагирует на внешние КЗ и нагрузку. Поэтому ее выполняют без выдержки времени и не отстраивают от токов нагрузки. В действительности в реле протекает ток небаланса I нб, вызванный погрешностью ТТ I' нб и некоторым различием первичных токов
, обусловленным неточным равенством сопротивлений ЛЭП. Ток срабатывания реле I с.р должен быть больше максимального тока небаланса:
|
|
|
(10.21)
В случае повреждения одной из параллельных ЛЭП, например WI (рис.10.16, б), ток I I в поврежденной ЛЭП становится больше тока во второй ЛЭП (I I > I II),и в реле появляется ток
(10.22)
При токе в реле I p > I c.pРЗ действует и отключает общий выключатель обеих ЛЭП
