Оценка направленных поперечныз дифференциальных защит

Схема защиты

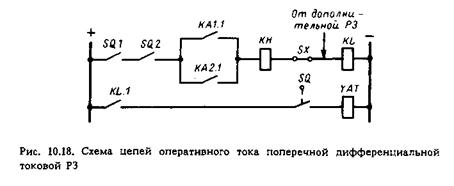

В сетях с малым током замыкания на землю (т.е. с изолированной нейтралью или заземленной через ДГР) РЗ выполняется на двух фазах. В сетях с глухозаземленной нейтралью РЗ устанавливается на трех фазах. В этом случае ТТ на каждой ЛЭП соединяются по схеме полной звезды с нулевым проводом. Для отключения РЗ при отключении одной из параллельных ЛЭП устанавливается отключающее устройство (SX на рис.10.18). В дополнение к отключающему устройству можно предусматривать автоматическое отключение РЗ вспомогательными контактами SQ1 и SQ2 на разъединителях.

Оценка защиты. Токовая поперечная дифференциальная РЗ относится к числу простых и надежных устройств, важным достоинством ее является быстродействие. Недостатком РЗ являются наличие мертвой зоны и необходимость отключения РЗ при отключении одной из параллельных ЛЭП.

Кроме поперечной дифференциальной РЗ на параллельных ЛЭП необходимо предусматривать дополнительную РЗ, действующую при КЗ на шинах противоположной подстанции, в мертвой зоне, а также при выводе из работы одной ЛЭП.

Положительными особенностями РЗ являются простота схемы, меньшая стоимость по сравнению с продольной дифференциальной РЗ, отсутствие выдержки времени, нереагирование на качания, простота выбора параметров.

К недостаткам РЗ нужно отнести каскадное действие, вызывающее замедленное отключение КЗ в зоне каскадного действия, мертвую зону по напряжению, необходимость вывода из действия РЗ при отключении одной ЛЭП, в связи с чем требуется дополнительная полноценная РЗ для оставшейся в работе ЛЭП; неправильную работу РЗ при обрыве провода ЛЭП с односторонним заземлением.

Защита применяется в сетях 110-220 кВ как дополнительная к основной быстродействующей защите. В сетях 6-10 кВ эта защита используется как основная, ускоряющая отключение повреждения.
