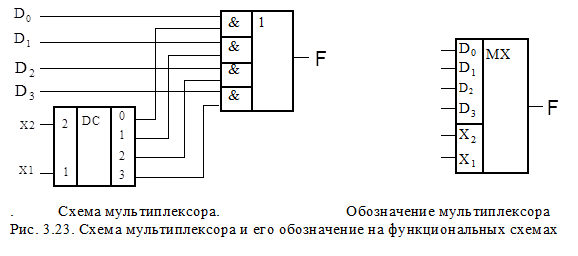

Мультиплексор (MX, MUL), (рис. 3.23) –это электронное устройство, которое имеет несколько информационных D-входов и один выход F, осуществляющее последовательное подключение входов к выходу в соответствии с адресным кодом, поступающим на управляющие (адресные) входы (х1, х2).
Функционирование мультиплексора описывается следующей таблицей состояний:
| . Состояния мультиплексора | |||
| № | х1 | х2 | . QS |
| D0 | |||
| D1 | |||
| D2 | |||
| D3 |
Мультиплексор содержит дешифратор, двухвходовые схемы И (по числу выходов) и многовходовую (по числу выходов) схему ИЛИ.
Возможно использование дополнительного элемента И на выходе схемы для стробирования по времени выходного сигнала.
