Центральное проецирование

Содержание и задачи курса начертательной геометрии.

I ВВЕДЕНИЕ

Трудно указать такой вид человеческой деятельности, где, решая ту или иную техническую или нетехническую задачу, не приходилось бы прибегать к помощи изображений машин и механизмов, планов строений и т.п.

К. Маркс указывал, что всякий процесс труда человека заканчивается результатом, который уже в начале этого процесса имелся в его представлении: "Паук совершает операции, напоминающие операции ткача, и пчела постройкой своих восковых ячеек посрамляет некоторых людей - архитекторов. Но самый плохой архитектор от наилучшей пчелы с самого начала отличается тем, что, прежде чем строить ячейку из воска, он уже построил её в своей голове".

Сколь широка и многогранна деятельность человека, столь и различны требования, предъявляемые к форме и содержанию изображений. Одни из них должны производить на глаз человека такое же впечатление, какое производит и сам изображаемый предмет, иначе говоря, изображение должно обладать достаточной наглядностью. В другом случае изображение должно быть, в первую очередь, геометрически равноценно оригиналу, оно должно давать полную геометрическую и размерную характеристику изображаемого предмета. Этому требованию должен отвечать, например, всякий машиностроительный чертёж.

Наконец, к изображению могут быть предъявлены оба указанных условия одновременно - наглядность изображения должна сочетаться с геометрической равноценностью оригиналу.

Изображения различных предметов и объектов не являются самоцелью, они дают возможность решать инженеру по ним различные технические задачи.

Однако не всякое изображение может быть использовано для решения технических задач. Для этого оно, в первую очередь, должно быть геометрически равноценно изображаемому объекту, то есть, построено по определённому геометрическому закону. Вопросами исследования геометрических основ построения изображений предметов на плоскости, вопросами решения пространственных геометрических задач при помощи изображений занимается одна из ветвей геометрии - НАЧЕРТАТЕЛЬНАЯ ГЕОМЕТРИЯ.

Начертательная геометрия относится к числу математических наук. Для неё характерна та общность методов, которая свойственна каждой математической науке. Методы начертательной геометрии находят самое широкое применение в объектах изучения самой различной природы: в механике, архитектуре и строительстве, химии, геодезии, геологии, кристаллографии и т.д.

Но наибольшее значение и применение методы начертательной геометрии нашли в различных областях техники при составлении различного вида технических чертежей: машиностроительных, строительных, различного рода карт и т.д. Начертательная геометрия, таким образом, является звеном, соединяющим математические науки с техническими.

Начертательная геометрия входит в группу общетехнических дисциплин, составляющих основу всякого инженерного образования. Она учит грамотно владеть выразительным техническим языком - языком чертежа, умению составлять и свободно читать чертежи, решать при помощи чертежей различные инженерно-технические задачи.

Кроме того, изучение начертательной геометрии способствует развитию у студентов пространственных представлений и пространственного воображения - качеств, характеризующих высокий уровень инженерного мышления и необходимых для решения прикладных задач.

В процессе изучения начертательной геометрии достигаются и другие цели, расширяется общенаучный кругозор студентов, развиваются навыки логического мышления, внимательность, наблюдательность, аккуратность и другие качества, развитие которых является одной из задач обучения и воспитания в высшей технической школе.

Предметом начертательной геометрии (в узком смысле) является изучение теории построения плоских моделей пространств и теории и практики решения пространственных задач на таких плоских моделях.

Цели курса:

1. Научить пространственно мыслить и отображать на плоскости трёхмерные геометрические образы (фигуры).
2. Развить способность мысленного восприятия пространственного геометрического образа по его отображению на плоскости, т.е. научить читать чертёж.
   (Таким образом, мы решаем две задачи: прямую и обратную. Объёмный предмет отображаем на плоскости - прямая задача. По плоскому чертежу представляем объёмную форму предмета - обратная задача. Прочесть чертёж - это представить себе пространственное изображение предмета.)
3. Сообщить знания о методах решения на плоскости пространственных метрических и позиционных задач.

3. Виды проецирования:

Методом начертательной геометрии является графический метод, основанный на операции проецирования - бинарная конструктивная модель пространства, пространственных форм и отношений, т.е. метод плоскостных (бинарных, двумерных) моделей пространств.

Нам необходимо строить плоскостные модели пространств и по ним уметь решать разнообразные пространственные задачи. Если трёхмерные пространственные формы сформированы на двухмерной плоскости - это чертёж. Чертёж - это определённая совокупность точек и линий на плоскости. Начертательная геометрия занимается построением чертежей пространственных форм и отношений. Какие же двухмерные чертежи могут быть моделями, которые бы отображали свойства пространства, пространственные формы и отношения?

Тут возникает два вопроса:

1. Как образовать, как получить такие модели? (Как строить такие чертежи, чтобы они были отображением пространства)
2. Что изображать на этой модели (чертеже), чтобы эта модель могла отражать пространственные формы и отношения?

Отвечая на первый вопрос, можно сказать, что каждый чертёж построен по методу проекций. Существует два вида проецирования: центральное и параллельное.

Центральное проецирование - наиболее общий случай получения проекций геометрических фигур. Сущность его состоит в следующем:

Рис.1

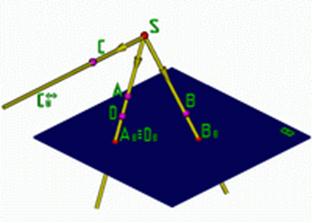

Пусть даны плоскость (тэта) и точка S (рис.1). Возьмём в пространстве произвольную точку A, причём A S A S. Нам нужно построить центральную проекцию точки А. Для этого через заданные точки S и A проведём луч [SA). Центральной проекцией точки А будет точка пересечения луча [SA) с плоскостью . [SA) = A

Плоскость называют плоскостью проекций, точку S - центром проекции, полученную точку A - центральной проекцией точки А на плоскость , [SA) - проецирующим лучом.

Аппарат центрального проецирования задан, если задано положение плоскости проекций и центра проекций S. Если аппарат проецирования задан, то всегда можно определить положение центральной проекции любой точки пространства на плоскости проекций.

Например: Дана точка B. Проведём проецирующий луч [SB) и определим точку встречи его с плоскостью . Это и есть центральная проекция B точки B при заданном аппарате проецирования (,S).

Если точка С расположена так, что проецирующий луч [SС) , то он пересечёт плоскость проекций в несобственной точке С.

При заданном аппарате проецирования (,S) каждая точка пространства будет иметь одну и только одну центральную проекцию (т.к. через две различные точки можно провести одну и только одну прямую). Обратное утверждение не имеет смысла, так как точка A может быть центральной проекцией любой точки, принадлежащей прямой (AS) (Например центральные проекции точек A и D совпадают).

Отсюда следует, что одна центральная проекция точки не определяет положение точки в пространстве.

Рис.2

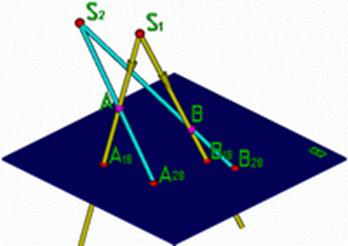

Для определения положения точки в пространстве необходимо иметь две центральные проекции точки, полученные из двух различных центров проецирования (рис.2).

Достоинство центрального проецирования - наглядность. Недостаток - степень искажения изображения зависит от расстояния центра проекций до плоскости проекций, поэтому центральное проецирование неудобно для простановки размеров.

В машиностроительном черчении применяется параллельное проецирование.
