Прямые уровня. Прямые общего и частного положения

Прямые общего и частного положения.

Прямые частного положения - это прямые, параллельные одной или двум плоскостям проекций.

В первом случае прямые называются прямыми уровня.

Во втором случае - проецирующими прямыми, т.к. перпендикулярны какой-нибудь плоскости проекций.

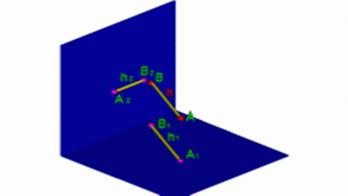

Рис.8

Горизонталь - h, прямая параллельная плоскости H Фронталь - f, прямая параллельная плоскости V Профильная прямая - p, прямая параллельная плоскости W

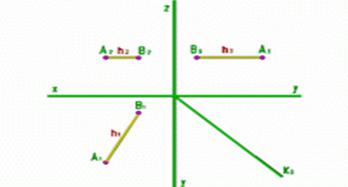

Рис.9

hH h2x; h3y [AB]h |A1B1|=|AB|

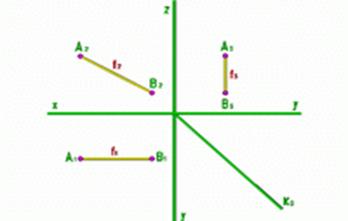

Рис.10

fV f1x; f3z [AB]f |A2B2|=|AB|

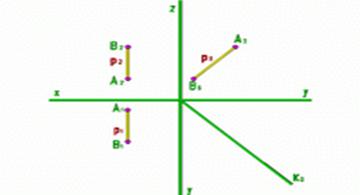

Рис.11

pW p1y; p2z [AB]p |A3B3|=|AB|
