Схемы автоматического управления

ЛЕКЦИЯ 32

Автоматическое управление применяется для пуска в ход, торможения, реверсирования, регулирования частоты вращения, выполнения заданной последовательности операций электропривода.

Автоматическое управления осуществляется с помощью электрических аппаратов. Соединение элементов и требуемая последовательность коммутационных операций отражены на электрических схемах. При изучении и чтении схем необходимо учитывать их особенности:

- каждая схема имеет две электрические цепи: силовую, которая обычно выделяется жирными линиями, и цепь управления, изображаемая более тонкими линиями;

– все элементы электрических аппаратов обозначаются в соответствии с ГОСТ;

– аппараты в соответствии с их функциями обозначаются буквами согласно СТ, например: К – главный контактор, КТ – реле времени, КА – токовое реле, КК – реле тепловое, КV – реле напряжения, SB – кнопка и т. д.

– разные элементы одного устройства, включаются в различные электрические цепи в соответствии с их функциональным назначением, например: обмотка контактора включена в цепь управления, главные контакты контактора – в силовую цепь, а вспомогательные контакты – в цепь управления;

– принадлежность элементов к одному аппарату устанавливаются по единому для всех элементов буквенному и цифровому обозначению;

– на схеме все элементы (контакты, кнопки и т. п.) показаны при отсутствии токов в обмотках и не нажатых кнопках.

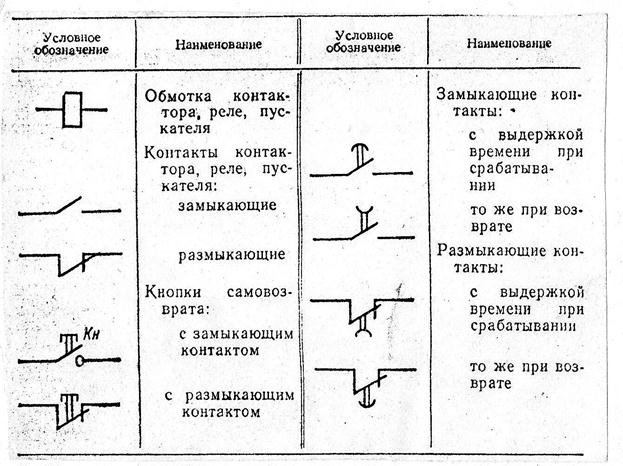

Некоторые условные обозначения элементов аппаратуры управления показаны ниже.
