Однофазное прикосновение к сети (ЗНТ)

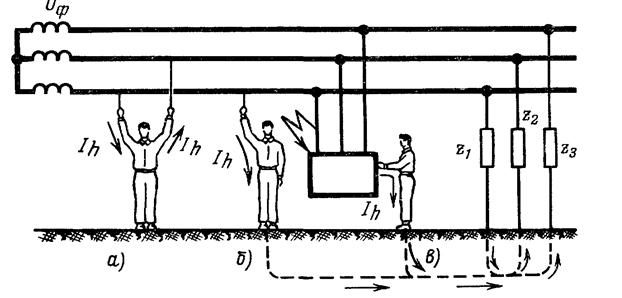

Двухфазное прикосновение к токоведущим частям. Наиболее опасное для жизни человека.

Рассматриваются два случая:

1. прикосновение к двухфазным проводам

J_h=U_л/R_h, U_пр=J_h*R_h=U_л=380 В

Путь тока «рука-рука».

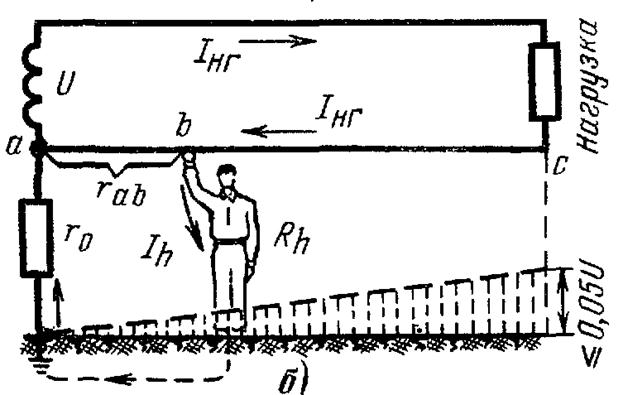

2. прикосновение к двухфазному и нулевому проводам

J_h=U_ф/R_h, U_пр=J_h*R_h=U_ф=220 В

Путь тока «рука-нога».

Однофазное прикосновение менее опасное, чем двухфазное, так как в цепь поражения включается R_обуви, R_пола (путь «рука – нога»).

J_h=U_ф/(R_h+R_об+R_пола)=Uф/ Σ R

U_пр=U_ф*R_h / Σ R
