Анализ условий поражения электрическим током

Вид электрической сети.

Различаются сети ЗНТ и сети ИНТ.

Сети ЗНТ (заземленной нейтрали) более опасны, чем сети с ИНТ (изолированной нейтрали).

Условия внешней среды: сырость, повышенная влажность, токопроводящая пыль, едкие пары, газы.

Существует классификация помещений по опасности поражения людей (ПУЭ):

1. помещения с повышенной опасностью (влажность > 75%, температура воздуха > 350С, токопроводящая пыль).

2. особенно опасные помещения характеризуются наличием одного из следующих условий – влажность 100%, химически активная среда.

3. помещения без повышенной опасности (влажность < 75%, температура воздуха < 350С).

Линейное напряжение – напряжение между фазами.

Фазное напряжение – напряжение между фазой и нулем.

Все случаи поражения человека током в результате электрического удара, возможны лишь при замыкании цепи через тело человека.

Напряжение между двумя точками цепи тока, которых одновременно касается человек называется напряжение прикосновения (пр).

Опасность такого прикосновения зависит от ряда факторов:

- схемы замыкания цепи тока через тело человека,

- напряжения сети,

- схемы самой сети и режимов её нейтральной точки.

- степени изоляции токоведущих частей от земли.

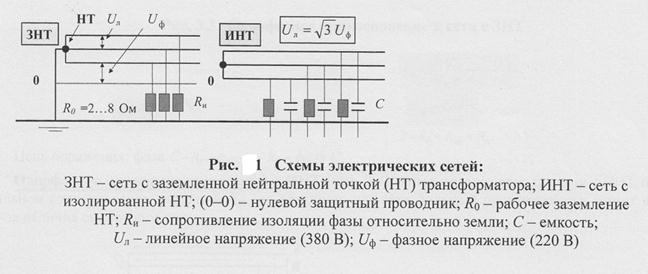

В промышленности используют два вида электрических сетей: четырехпроводные с заземлённой нейтральной точкой (ЗНТ) и трехпроводные с изолированной нейтралью (ИНТ),

Все многообразие случаев поражения человека электрическим током является следствием одного из следующих условий:




1) Случайное двухфазное или однофазное прикосновение в результате ошибочных действий при проведении работ или неисправных защитных средств.

2) Приближение человека на опасное расстояние к линиям высокого напряжения (0,7 метра).

3) Прикосновение к металлическим не токоведущим частям оборудования, которые могут оказаться под напряжением из – за повреждения изоляции.

4) Попадание под шаговое напряжение при передвижении человека по зоне растекания тока от упавшего на землю провода или при замыкании токоведущих частей на землю.
