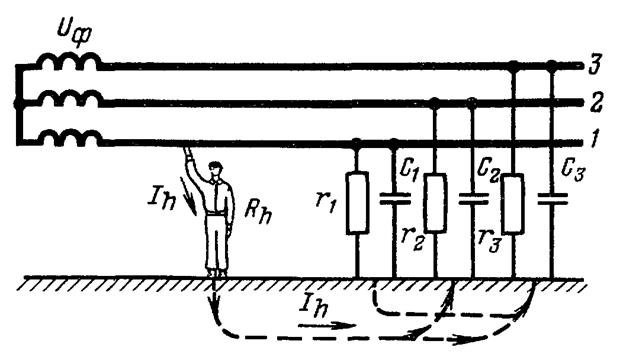

Однофазное прикосновение в сети (ИНТ)

Менее опасно, чем ЗНТ при нормальном R изоляции, но опасность поражения электрическим током для сети большой протяженности может возрасти из – за наличия емкостного тока.

При одинаковом сопротивлении изоляции каждой фазы Σ определяется по формуле:

1/R_из = 1/R₁+1/R₂+1/R₃ = 3/R

если R₁=R₂=R₃

ΣR_из=R_из/3

J_h=U_ф/(R_h+R_из/3)

Процесс растекания тока в земле.

При замыкании фазы на землю или выносе потенциала, протяженным токопроводящим предметом, неисправности в устройствах защитного заземления появляется значительный Эл.потенциал в грунте.

Процесс растекания тока на землю наблюдается при падении на землю оборванного провода, замыкании фазы на землю, повреждении изоляции.

Считаем, что земля во всем объеме однородна и обладает одинаковыми удельными сопротивлениями p (Ом*м)

Удельное сопротивление грунта – сопротивление 1 куб.метра грунта к противоположным граням которого приложены электроды измерительные.

Наибольшую величину p имеет зимой в северных районах при промерзании почвы и летом в южных районах при сухом грунте p = 50…400 Ом*м.

Плотность тока при его распространении: i=J_з/2 πх²

J_з – сила тока замыкания на землю

х – расстояние до расчетной точки

с другой стороны i по закону Ома равна: i=E/p [(В/м)/Ом*м]

падение напряжения в слое:

dUx=E dx=i*ρ dx= Jз*ρ/(2 π*r² ) dx

φ=∫ dUx=∫ (Jз*ρ/(2 πх² ))dx = Jз*ρ/2 π*r

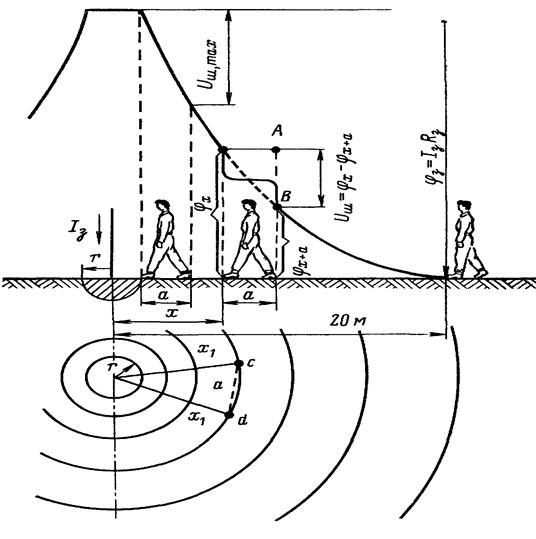

Поражение шаговым напряжением.

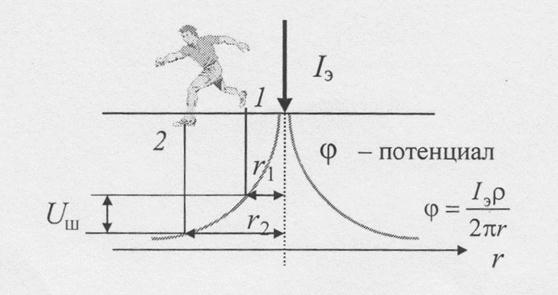

Напряжение между двумя точками на поверхности земли U_1-2= φ_r1- φ_r2

Оно соответствует шаговому напряжению:

U_ш=J_з*ρ/(2 π*r₁) - J_з*ρ/(2 π*r₂)= J_з*ρ/(2 π ((r₂-r₁)/r₁*r₂)).

Ток, проходящий через человека, равен:

Из-за характера кривой спада потенциала видно, что шаговое напряжение убывает по мере удаления от заземлителя и увеличивается по мере приближения к нему.

Обычно шаговое напряжение меньше, чем напряжение прикосновения, однако статистика насчитывает много случаев поражения людей особенно у высоковольтных линий.

При действии тока в ногах возникает судорога, в результате цепь тока замыкается (путь тока «нога-нога»).

Выходить из зоны замыкания нужно прыжками на одной ноге либо переставляя соединенные ступни с носков на пятки.
