КИНЕМАТИКА ЖИДКОСТИ
|
В кинематике жидкости и газа изучается положение частиц жидкости и газа в пространстве в зависимости от времени. По образному выражению Жуковского кинематика есть геометрия движения. Размерности сил в кинематических уравнениях отсутствуют.
Принципиальное отличие кинематики жидкости от кинематики абсолютно твердого тела состоит в том, что при движении жидкости расстояние между двумя частицами не сохраняется, так как жидкости и газы являются деформируемыми средами.
Поскольку в кинематике фактически рассматриваются геометрические свойства движения жидкости, то ее выводы справедливы для любой жидкости, как вязкой, так и твердой.
|
х = х (а, в, с, t),
y = y (а, в, с, t),
z = z (а, в, с, t),
где a, b, c - это координаты начального положения частицы. Они называются также переменными Лагранжа.
Данный подход применяется весьма редко, например, при исследовании течения в проточной части турбин и т.д.
|
В этом случае все элементы движения рассматриваются как функции координат и времени, например
Подход Эйлера в сочетании с гипотезой сплошности дает большие возможности для использования различных математических методов исследования течения.
В настоящем курсе мы будем пользоваться только методом Эйлера.
|
Если рассматривать движение жидкой частицы во времени, то
|
Для стационарного движения линии тока и траектории совпадают, при нестационарном движении они отличаются друг от друга.
Образно говоря, когда речь идет о линии тока, то это как бы мгновенное фото, а если речь идет о траектории – то это как бы киносъемка. В случае линий тока реализуется подход Эйлера, а в случае траектории – подход Лагранжа.

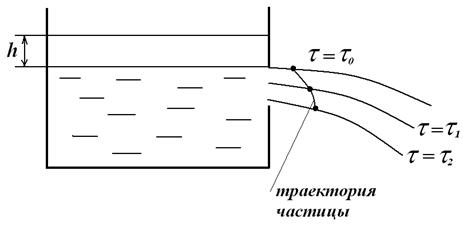

а) приведем пример, когда линии тока и траектории не совпадают.
Рассмотрим вытекание жидкости из сосуда при
Как видим, частица при своем движении по траектории принадлежит разным линиям тока.

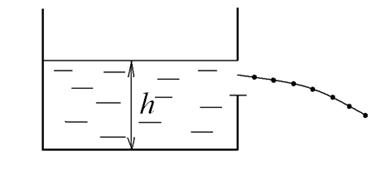

Приведем пример, когда линия тока и траектория совпадают.
Линии тока и траектории совпадают при
