Муфта – устройство для соединения концов валов или валов со свободно сидящими на них деталями.

Основное назначение муфты – передача крутящего момента без изменения его величины и направления.

Классификация муфт.

-1- По управляемости муфты:

а) неуправляемые муфты (нерасцепляемые, жёсткие) → осуществляют постоянное соединение;

б) сцепные управляемые муфты → допускают во время работы сцепление и расцепление валов;

в) сцепные самоуправляемые муфты → обеспечивают сцепление (расцепление) валов при изменении заданного режима работы.

-2- По степени снижения динамических нагрузок:

а) жёсткие;

б) упругие.

Основной характеристикой муфты является величина передаваемого крутящего момента.

Большинство муфт стандартизовано и нормализовано, и их выбор сводится к поиску подходящей по каталогу.

Обычно КПД муфты принимают равным η = 0,985…0,995.

Глухие муфты.

Достоинства: простота.

Недостатки:

1) необходимость обеспечения соосности валов;

2) необходимость смещения одного из агрегатов при монтаже и демонтаже соединения.

Материалы:

для втулочных муфт → Сталь 45;

для фланцевых муфт → Сталь 40; 35Л.

Жёсткие компенсирующие муфты.

Они предназначены для соединения валов и могут компенсировать их радиальные, осевые и угловые перемещения.

Зубчатая муфта.

Зубчатые муфты обеспечивают компенсацию радиальных, осевых и угловых уплотнений валов за счёт отточки зубьев по сфере и наличия боковых зазоров.

Цепная муфта.

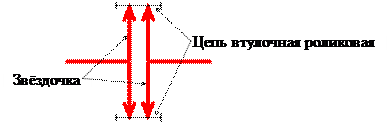

Цепная муфта компенсирует радиальные и угловые смещения.

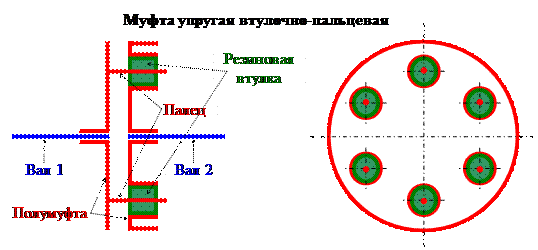

Упругие компенсирующие муфты.

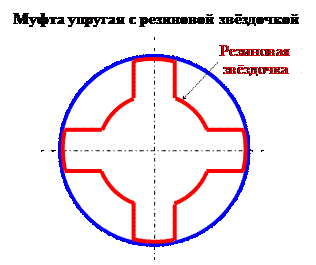

Δ ≈ 0,2 мм;

λ ≤ 5 мм;

γ ≤ 1°30’.

Расчёт.

Муфты выбирают по передаваемому моменту.

Т_ГОСТ > Т_вр · К₁ · К₂ · К₃, где

Т_ГОСТ – момент, передаваемый муфтой (по каталогу);

Т_вр – момент, передаваемый муфтой в механизме;

К₁ – коэффициент «ответственности»;

К₂ – коэффициент условий работы машины;

К₃ – коэффициент углового смещения.

Кроме резинового упругого элемента может использоваться металлический упругий элемент.

Сцепные управляемые муфты.

Сцепные управляемые муфты служат для быстрого соединения и разъединения валов.

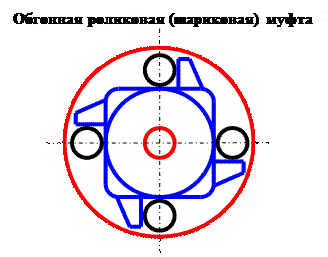

Различают кулачковые и фрикционные сцепные муфты.

Достоинства:

1) высокая несущая способность;

2) высокая долговечность.

Недостатки:

1) нельзя включать на ходу.

Фрикционные муфты бывают многодисковыми.

Сцепные самоуправляемые муфты.
