Проверка прочности зубьев при действии пиковой нагрузки

В процессе эксплуатации передачи могут возникать кратковременные перегрузки, при которых передаваемый момент может увеличиться в несколько раз.

Чаще всего перегрузки возникают в момент пуска двигателя.

- коэффициент перегрузки

.

Проверка на отсутствие хрупкого излома:

.

Проверка на отсутствие пластической деформации:

.

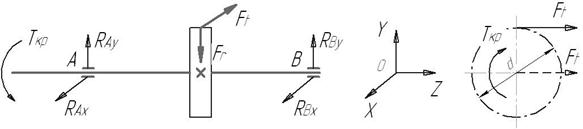

Расчетная схема нагружения валов цилиндрической прямозубой передачи

Силы, возникающие в зацеплении, нагружают вал и опоры. Расчетная схема вала цилиндрической прямозубой передачи выглядит так:

Окружная сила условно переносят в центр зубчатого колеса, при этом на схеме добавляют крутящий момент .

Под действием внешних поперечных сил в опорах возникают реакции.
