Максимальное реле [35] тока применяется в устройствах РЗ и противоаварийной автоматики в качестве органа, реагирующего на повышение тока в контролируемой цепи. Особенности реле следующие:
― универсальность – реализация отсечки и максимальной токовой защиты;
― возможность использования реле без специального оперативного питания в схемах с дешунтированием катушек отключения выключателя;
― совмещение функций реле тока (измеряет ток и выставляются уставки), времени (имеется возможность задержки на срабатывание до 40 с и более), указательного (при срабатывании выпадает блинкер) и промежуточного (контакты могут коммутировать ток до 50 А с сопротивлением цепи Z = 1,5 Ом и до 150 А с сопротивлением цепи Z = 1,5 Ом).
Назначение: РТ-81 ― РТ-84 с контактами нормального исполнения (используются в цепях с постоянным оперативным питанием); РТ-85 ― РТ-86 с усиленными контактами (используются в схемах с дешунтированием катушек отключения выключателя); РТ-91 ― для защиты асинхронных двигателей с тяжелыми пусками с контактами нормального исполнения; РТ-95 ― для защиты асинхронных двигателей с тяжелыми пусками с усиленными контактами.
Реле имеют времязависимые характеристики срабатывания (рис. Б3).
а б

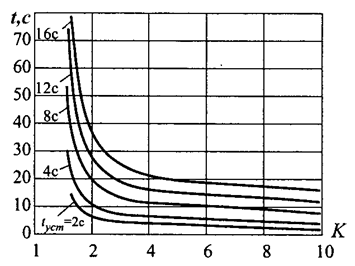

Рисунок Б3. Характеристики зависимости времени срабатывания t от кратности тока срабатывания К для реле:
а) РТ-81/1, РТ-83/1 и РТ-85/1;
б) РТ-82/1, РТ-84/1 и РТ-86/1;
в) РТ-91 и РТ-95
Схема и внешний вид
Реле имеет индукционную и электромагнитную части (рис. Б4).

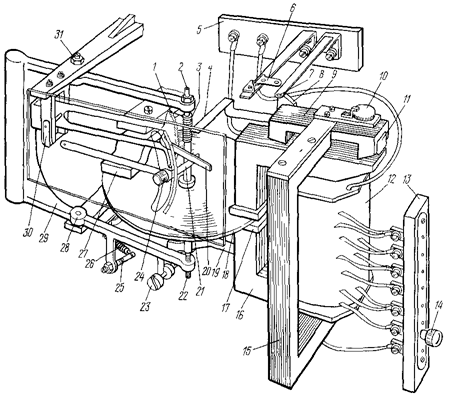

Рисунок Б4. Внешний вид реле РТ-81:
1 ― зубчатый сектор; 2 ― верхняя опора диска; 3 ― червяк; 4 ― фигурный рычаг; 5 ― контактная колодка; 6 ― неподвижный контакт; 7 ― подвижный контакт; 8 ― текстолитовая пластина; 9 ― якорь отсечки; 10 ― регулировочный винт отсечки; 11 ― короткозамкнутый виток электромагнитной части; 12 ― катушка; 13 ― штепсельный мостик; 14 ― штепсельный винт; 15 ― шунт магнитопровода; 16 ― магнитопровод; 17 ― короткозамкнутые витки индукционной части; 18 ― алюминиевый диск; 19 ― скоба; 20 ― толкатель; 21 ― упор; 22 ― нижняя опора диска; 23 ― упорный винт: 24 ― фасонный винт; 25 ― регулировочный винт пружины; 26 ― пружина; 27 ― постоянный магнит; 28 ― нижняя опора рамки; 29 ― рамка; 30 ― полуось сектора; 31 ― верхняя опора рамки.
а б в г
Рисунок Б5. Схемы соединений реле:
а) РТ-83, РТ-84; б) РТ-81, РТ-82, РТ-91; в) РТ-86; г) РТ-85, РТ-95
Таблица Б3
Исполнения реле серии РТ80 и РТ90
| Тип реле | Номинальный ток, А | Ток срабатывания, А | Время срабатывания, с |
| РТ81/1 | 4; 5; 6; 7; 8; 9; 10 | 1 – 4 | |
| РТ81/2 | 2; 2,5; 3; 3,5; 4; 4,5; 5 | 1 – 4 | |
| РТ82/1 | 4; 5; 6; 7; 8; 9; 10 | 4 – 16 | |
| РТ82/2 | 2; 2,5; 3; 3,5; 4; 4,5; 5 | 4 – 16 | |
| РТ83/1 | 4; 5; 6; 7; 8; 9; 10 | 1 – 4 | |
| РТ83/2 | 2; 2,5; 3; 3,5; 4; 4,5; 5 | 1 – 4 | |
| РТ84/1 | 4; 5; 6; 7; 8; 9; 10 | 4 – 16 | |
| РТ84/2 | 2; 2,5; 3; 3,5; 4; 4,5; 5 | 4 – 16 | |
| РТ85/1 | 4; 5; 6; 7; 8; 9; 10 | 1 – 4 | |
| РТ85/2 | 2; 2,5; 3; 3,5; 4; 4,5; 5 | 1 – 4 | |
| РТ86/1 | 4; 5; 6; 7; 8; 9; 10 | 4 – 16 | |
| РТ86/2 | 2; 2,5; 3; 3,5; 4; 4,5; 5 | 4 – 16 | |
| РТ91/1 | 4; 5; 6; 7; 8; 9; 10 | 1 – 4 | |
| РТ91/2 | 2; 2,5; 3; 3,5; 4; 4,5; 5 | 1 – 4 | |
| РТ92/1 | 4; 5; 6; 7; 8; 9; 10 | 1 – 4 | |
| РТ92/2 | 2; 2,5; 3; 3,5; 4; 4,5; 5 | 1 – 4 |
Диск реле начинает вращаться при токе равном (0,2…0,3) IУ.
Кратность тока срабатывания отсечки устанавливается в пределах К = 2…8. Потребляемая мощность ― 10 ВА для РТ80 и 30 ВА для РТ90 при токе, равном току срабатывания индукционного элемента. Коэффициент возврата индукционного элемента ― не менее kB = 0,8.
Габаритные размеры: реле типа РТ-80 ― 259x148x160 мм. Масса реле не более 2,9 кг.
