ПРИЛОЖЕНИЯ
Для анализа работы электрических принципиальных схем необходимо различать между собой и помнить условные буквенные обозначения реле и контактов. Буквенное обозначение реле и элементов релейной защиты согласно ГОСТ 2.710‑81 дано в табл. А1.
Таблица А1
Условные буквенно-цифровые обозначения элементов РЗА
Буквенное обозначение элементов РЗА | Наименование элементов РЗА | Буквенное обозначение элементов РЗА | Наименование элементов РЗА |
KA | Реле тока | KK | Реле тепловое |
KAT | Времязависимое токовое реле | KAW | Реле тока с торможением, балансное |
KV | Реле напряжения | KS | Реле контроля |
KF | Реле частоты | KB | Реле блокировки |
KZ | Реле сопротивления | KM | Магнитный пускатель |
KT | Реле времени | KVZ | Фильтр реле напряжения |
KW | Реле мощности | KAZ | Фильтр реле тока |
KL | Промежуточное реле | KWZ | Фильтр реле мощности |
KH | Указательное реле | KSF | Реле расхода |
KSR | Реле скорости | KSP | Реле давления |
KSG | Газовое реле | SA | Ключ управления |
F, FU | Плавкий предохранитель | SB | Кнопка управления |
KLN | Реле импульсной сигнализации | SF | Выключатель автоматический |
XS | Накладка | SQ | Вспомогательный контакт выключателя |
+EC, -EC | Напряжение питания цепей управления | +EH, -EH | Напряжение питания сигнализации |
+EP, -EP | Пульсирующее напряжение питания сигнализации | +EY, -EY | Напряжение питания электромагнитов выключателя |
ZA2 | Фильтр тока обратной последовательности | ZV2 | Фильтр напряжения обратной последовательности |
KQT | Реле положения «отключено» | KQC | Реле положения «включено» |
YAT | Электромагнит отключения | YAC | Электромагнит включения |
Чтобы уметь грамотно и быстро читать электрические принципиальные схемы, кроме буквенных обозначений реле и элементов релейной защиты необходимо помнить графическое обозначение реле и элементов релейной защиты. Основные графические обозначения реле и контактов, согласно ГОСТ 2.755-87, даны в табл. А2.
|
|
Таблица А2
Графическое обозначение элементов РЗА
Графическое обозначение элементов | Наименование элементов РЗА | Графическое обозначение элементов РЗА | Наименование элементов РЗА |
Обмотка реле (ГОСТ 2.756-76) | Обмотка двухобмоточного реле (ГОСТ 2.756-76) | ||
Замыкающий и размыкающий контакты | Переключающие контакты | ||
Замыкающие контакты, действующие с замедлением, при срабатывании, возврате, срабатывании и возврате | Размыкающие контакты, действующие с замедлением, при срабатывании, возврате, срабатывании и возврате | ||
Замыкающий и размыкающий контакты без самовозврата | Импульсные контакты, замыкающие при: срабатывании, возврате, срабатывании и возврате | ||
Замыкающий дугогасительный контакт | Переключающий контакт без размыкания цепи | ||
Контакт с автоматическим возвратом при перегрузке (контакт автоматического выключателя) | Контакт выключателя-разъединителя (выключатель нагрузки) |
Б1 Описания реле. Технические характеристики реле можно найти в работах [30, 31, 32], а наладка и обслуживание устройств РЗ описана в работах [33, 34].
|
|

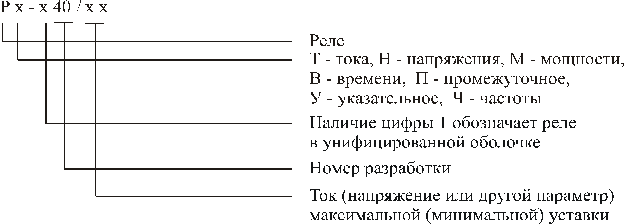

Структура условного обозначения:
Максимальное реле тока применяется в устройствах РЗ и противоаварийной автоматики в качестве органа, реагирующего на повышение тока в контролируемой цепи.
Схема и внешний вид
Реле имеет две катушки (рис. Б1), которые можно включать последовательно (уставка соответствует шкале) и параллельно (уставка удваивается по отношению к шкале)
На рисунке Б2 изображен внешний вид реле РТ-40, состоящего из сердечника 1, каркаса с обмоткой 2, алюминиевой стойки 3, демпфера 4, верхней полуоси 5, подвижного контакта 6, изоляционной колодки 7, шкалы уставок 8, указателя уставки 9, пружинодержателя 10, шестигранной втулки 11, спиральной пружины 12, хвостовика 13, якоря 14, фасонной пластинки 15 и левого упора 16.
Рисунок Б1. Схема РТ-40 Рисунок Б2. Внешний вид реле РТ-40
Технические данные. Диапазоны уставок, токи термической стойкости и потребляемая мощность при токе минимальной уставки приведены в табл. Б1.
Диапазон рабочих температур от - 20 до +40 °С.
Погрешность тока срабатывания реле по отношению к уставке не превышает ±5%, разброс тока срабатывания не более 4% на любой уставке.
При изменении частоты от 45 до 60 Гц изменение тока срабатывания не превышает 5% значения тока срабатывания при частоте 50 Гц.
Таблица Б1
Технические данные РТ-40
Реле | Диапазон уставок, А | Соединение катушек | Потреб-ляемая мощность при токе мини-мальной уставки, В×А | |||||
Последовательное | Параллельное | |||||||
Ток сраба-тыва- ния, А | Термическая cтойкость, А | Ток сраба-тывания, А | Термическая стойкость, А | |||||
дли-тель- ность | в те-чение 1 с | дли-тель- ность | в те-чение 1 с | |||||
РТ-40/0,2 | 0,05…0,2 | 0,05…0,1 | 0,55 | I5 | 0,1…0,2 | 1.1 | 0,2 | |
РТ-40/0,6 | 0,15…0,6 | 0,15…0,3 | 1,75 | 0,3…0,6 | 3,5 | 0,2 | ||
РТ-40/2 | 0,5…2 | 0,5…1 | 4,15 | 1…2 | 8,3 | 0,2 | ||
РТ-40/6 | 1,5…6 | 1,5…3 | 3…6 | 0,5 | ||||
РТ-40/10 | 2,5…10 | 2,5…5 | 5…10 | 0,5 | ||||
РТ-40/20 | 5…20 | 5…10 | 10…20 | 0,5 | ||||
РТ 10/50 | 12,5…50 | 12,5…25 | 25…50 | 0,8 | ||||
РГ.40/100 | 25…100 | 25…50 | 50…100 | 1,8 | ||||
РТ 40/200 | 50…200 | 50…100 | 100…200 |
Коэффициент возврата реле не ниже 0,85 на первой уставке и не ниже 0,8 на остальных, за исключением реле РТ-40/50 и РТ-40/100, у которых коэффициент возврата не ниже 0,7 на всех уставках.
Время срабатывания реле не более 0,1 с при токе, равном 1,2 IСРАБ, и не более 0,03 с при токе 3 IСРАБ. Время возврата реле при скачкообразном уменьшении тока в обмотках реле с 1,2…20 -кратного значения тока срабатывания до 0,7 IСРАБ (У реле PT‑40/50 и РТ‑40/100 ― до 0,6 IСРАБ) не более 0,035 с.
Таблица Б2
Обмоточные данные катушек реле
Реле | Число витков в одной катушке | Марка провода | Реле | Число витков в одной катушке | Марка провода |
РТ-40/0,2 | ПЭВ-2/0,44 | РТ-40/20 | ПБД-2,26 | ||
РТ-40/0,6 | ПЭВ-2/0,8 | РТ-40/50 | ПБД-2,63 | ||
РТ-40/2 | ПБД-1,16 | РТ-40/100 | ПБД-2,63 | ||
РТ-40/6 | ПБД-2,02 | РТ-40/200 | ПБД-2,63 | ||
РТ-40/10 | ПБД-2,26 | ‑ | ‑ | ‑ |
Габаритные размеры: реле типа РТ-40 ― 67x128x158 мм; реле типа РТ-140 ― 95x140x181 мм. Масса реле не более 0,85 кг.
