Шлицевые (зубчатые) соединения

Установка нескольких шпонок сильно ослабляет вал, поэтому в таких случаях используют шлицевые (зубчатые) соединения.

Иметь представление о видах центрирования деталей соединений. Знать параметры, сравнительную оценку и области применения шли- цевых (зубчатых) соединений; формулы для проверки на смятие прямобоч- ных и эвольвентных шлицевых соединений и уметь ими пользоваться. Уметь подобрать соответствующее шлицевое соединение по стандар­ту и проверить выбранное соединение на прочность.

Шлицевые (зубчатые) соединения образуются наружными зубьями на валу и внутренними зубьями в отверстии ступицы. Зубья на валу вы­полняют фрезерованием, строганием, иногда накатыванием, зубья в от­верстии — протягиванием или долблением.

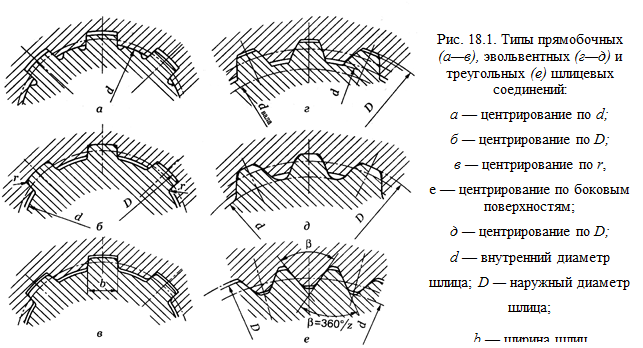

По форме боковых поверхностей зубья шлицевых соединений вы­полняют прямобочными, эвольвентными и треугольными (рис. 18.1).

Наиболее распространены соединения с прямобочными шлицами. Соединения с эволъвентными шлицами более технологичны и обладают большой несущей способностью. Соединения с треугольными шлицами применяют реже, для тонкостенных валов и ступиц.
